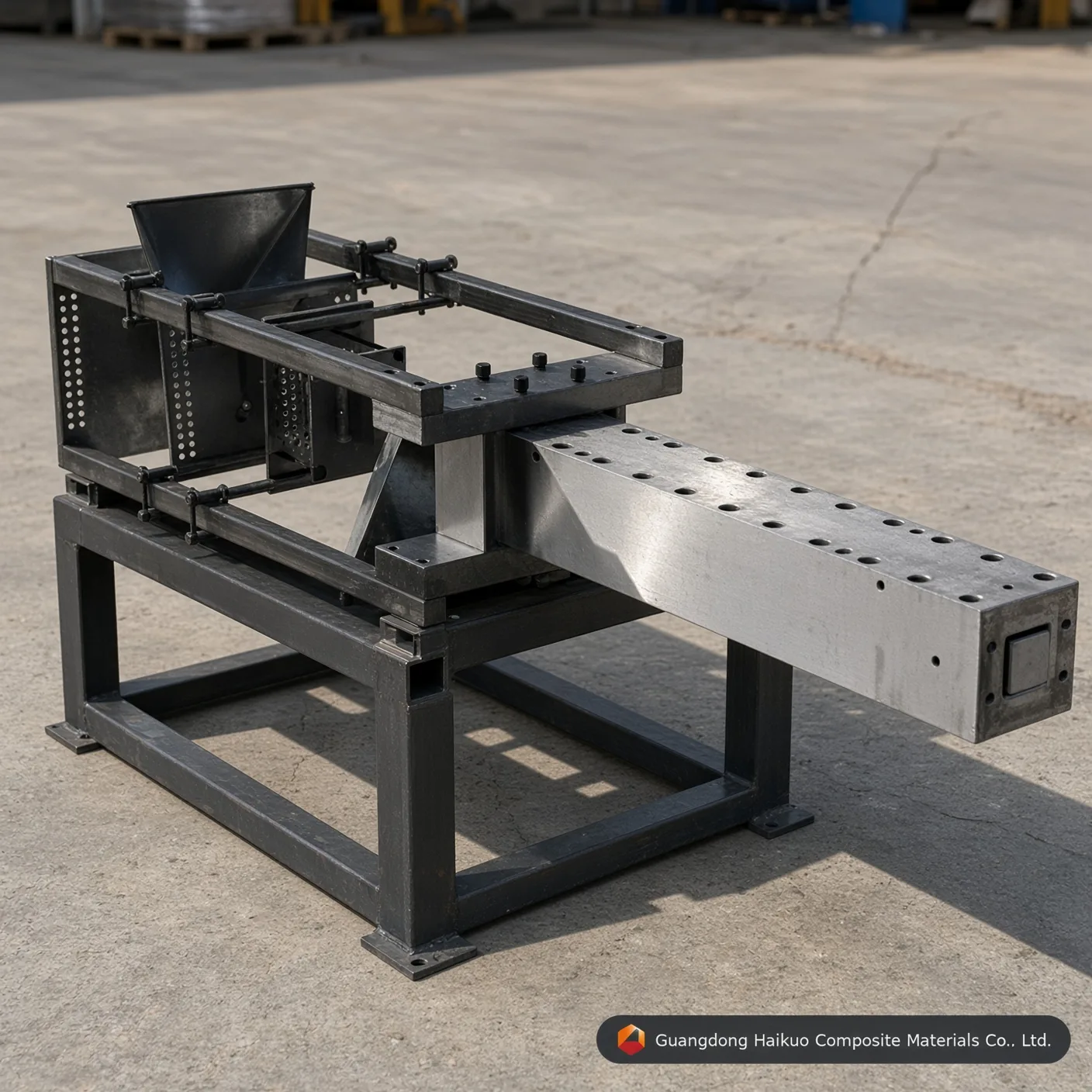

60*60mm玻璃鋼方管拉擠模具

60*60mm玻璃鋼方管拉擠模具：結構型材精密工裝

採用Cr12/H13鋼材製造、配備鏡面型腔及HRC 60硬度，具備出色的耐磨性與尺寸穩定性，助您獲得穩定一致的結構級玻璃鋼產出。

執行標準

直線度：0.02mm 光潔度：Ra=0.025~0.012 型腔表面硬度：<0.02mm 邊界公差：±0.3mm 鍍層厚度：0.04-0.05mm 提供定製服務

專為結構級玻璃鋼型材打造的精密工裝

在2026年的建築與工業項目中，60*60mm方管已成為冷卻塔、裝配式建築及人行步道中常見的”結構主力”型材。我們的60*60mm玻璃鋼方管拉擠模具正是為承受這些承重用途的嚴苛要求而設計。在廣東海闊，我們對內角幾何形狀及模具鋼材熱特性的嚴格把控，確保每一根方管都符合ISO結構公差要求，且不出現分層現象。

1. 方管拉擠成型的工作原理

要生產高品質的60mm方管，關鍵在於控制矩形型材邊角處容易積聚的”收縮應力”。我們的模具通過三個關鍵區域來解決這一問題：

壓實入口：模具入口處經過精確計算的導入錐度，可將玻璃纖維氈及粗紗充分壓實，確保方形型材的邊角得到完整增強。
分區加熱控制：多段式加熱系統可補償60mm方管中心與邊角固化速率不同的問題，防止出現”內部開裂”（熱應力裂紋）。

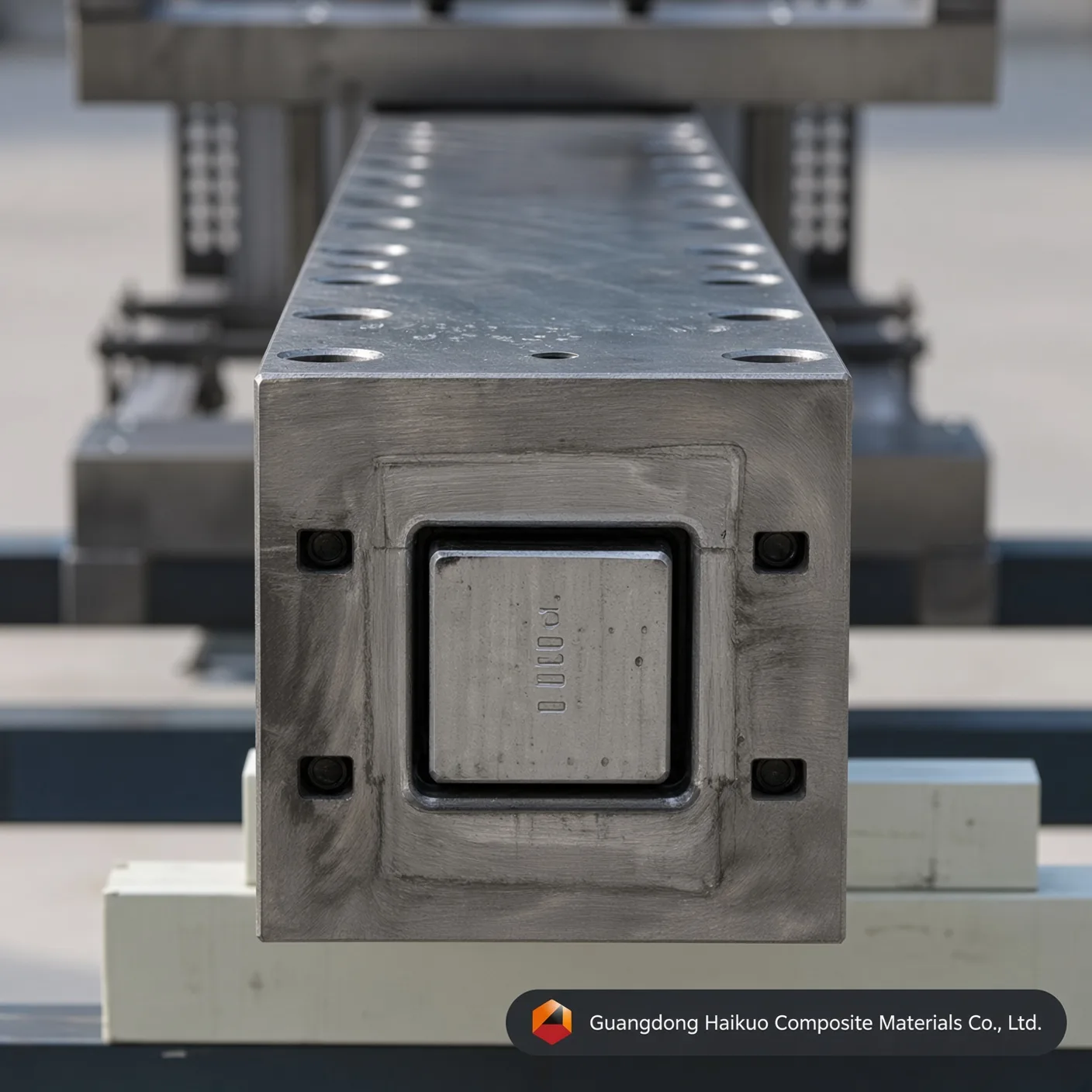

芯模精度：50mm-54mm的內部芯模（根據壁厚配置）通過高強度螺栓及定位工裝固定，確保壁厚均勻度維持在±0.1mm以內。

2. 材質選擇與型腔表面處理

連續玻璃纖維在高速牽引下具有很強的磨蝕性，因此我們的60*60mm模具均採用優質工具鋼製造：

Cr12 / Cr12MoV：高鉻鋼，是批量生產的標準選擇，經真空熱處理後硬度可達HRC 58-62。
H13工具鋼：憑藉出色的韌性及耐熱疲勞性能，更適合環氧樹脂類拉擠工藝。
鏡面拋光與鍍層：型腔經拋光至Ra 0.012，並鍍有0.05mm硬鉻層，這種超光滑組合可將牽引摩擦降低30%，同時減少能耗及牽引機構磨損。

3. 技術參數與執行標準

工程屬性	海闊標準值	對生產的價值
模具規格	60.0 x 60.0 mm	壁厚可定製（3mm-6mm）。
型腔硬度	HRC 55 – 62	對玻璃纖維磨蝕具有極強抗性。
直線度公差	< 0.02 mm / 米	確保管材與連接件匹配良好。
光潔度（Ra）	0.025 ~ 0.012	達到A級外觀表面標準。
圓角半徑（R）	1.0 – 3.0 mm（可定製）	降低連接處的應力集中。

4. 60mm方管的工業應用

冷卻塔：耐腐蝕框架構件，可承受持續的化學品及潮溼環境侵蝕。
電力設施：用於高壓變電站的非導電支撐結構。
裝配式建築：用於快速部署房屋及救災避難所的輕質、耐用樑柱構件。
農業框架：用於溫室結構及畜牧地板支撐的耐用、防腐框架。

10個專業問答：方管模具工程

Q1：”一套模具能否生產不同壁厚的方管？”
答：不能。壁厚由外部型腔與內部芯模之間的間隙決定。不過，如果模具設計考慮了這一點，芯模是可以互換的。

Q2：”60*60mm型材的典型牽引速度是多少？”
答：視樹脂體系（聚酯與聚氨酯）而定，速度通常在每分鐘0.4至1.0米之間。

Q3：”如何防止方管在拉擠過程中出現扭曲？”
答：通過預成型模板的精確對齊以及模腔內壁0.02mm公差的直線度控制，可以有效防止扭曲。

Q4：”拉擠碳纖維是否需要硬鉻鍍層？”
答：需要。碳纖維磨蝕性很強，我們建議採用更厚的鍍鉻層或專門的滲氮處理來應對碳纖維生產。

Q5：”60mm模具建議配備幾段加熱區？”
答：我們建議採用3段或4段加熱系統，以便有效管理結構級壁厚的固化峰值。

Q6：”方管表面出現’起毛’或粗糙是什麼原因造成的？”
答：這通常是模具積垢或鍍鉻層磨損所致。我們的Ra 0.012光潔度設計可在長達10萬米的生產中防止這一問題。

Q7：”能否根據我的連接件要求定製特定的圓角半徑？”
答：可以。我們可以根據您的結構連接需求，精確定製”R”圓角角度。

Q8：”Cr12材質的60*60mm模具預期壽命是多少？”
答：在維護得當、使用非磨蝕性樹脂的情況下，Cr12模具可生產5萬至15萬米型材。

Q9：”是否為首次投產提供技術支持？”
答：是的，我們提供完整的技術文檔，並可為機器調試及樹脂溫度設置提供影片指導。

Q10：”如何清理方形型腔內的樹脂殘留？”
答：應在模具仍處於溫熱狀態時使用黃銅或紫銅刮刀清理，以避免刮傷鍍鉻層，隨後使用適當的清潔溶劑處理。

戰略性模具技術諮詢

攜手廣東海闊複合材料有限公司，提升您的生產效率。在Helena Wang（王海倫）的帶領下，我們的團隊為全球基礎設施項目提供高品質的玻璃鋼拉擠模具解決方案。

與我們探討您的項目需求：

項目負責人：Helena Wang（王海倫）
技術工程郵箱： helena@frphk.cn
全球WhatsApp： +86 189 5198 8522

模具規格與工程解析

模具執行摘要： 60*60mm玻璃鋼方管拉擠模具：結構型材精密工裝，是廣東海闊研發製造的高精度複合材料方管成型拉擠模具，採用H13、Cr12MoV、P20等優質模具鋼製造。型腔硬度達HRC 55-60，直線度公差0.02mm，鏡面拋光表面粗糙度Ra 0.012-0.025 μm，可最大限度降低牽引阻力，實現60*60mm方管型材的連續穩定拉擠成型。模具外層鍍有0.04-0.05mm硬鉻耐磨層，可有效抵禦玻璃纖維和碳纖維的磨損，相容聚酯、乙烯基酯、環氧及聚氨酯等多種樹脂體系——適用於快速打樣及高性價比定製。

模具鋼材等級	H13工具鋼（高端）	Cr12MoV模具鋼（標準）	P20模具鋼（經濟型）
核心使用壽命	優異（玻璃纖維工況下可達50,000米以上）	較高（約30,000-40,000米）	一般（更適合小批量打樣）
熱疲勞抗性	超高（高溫下仍能保持HRC硬度）	中等（適用於聚酯基體）	較差（連續聚氨酯工況下易出現尺寸磨損）
內壁鏡面拋光上限	極佳（輕鬆達到Ra 0.012 μm）	優異（可達Ra 0.025 μm）	標準（可達Ra 0.040 μm）
適用型材	對刀具壽命和尺寸穩定性要求較高的方管生產	標準批量方管生產	方管的小批量打樣或試產

精密模具工程問答

Q1：為什麼0.04-0.05mm的硬鉻鍍層厚度對60*60mm玻璃鋼方管拉擠模具：結構型材精密工裝至關重要？

答：玻璃纖維粗紗及氈材具有很強的磨蝕性。在連續拉擠過程中，增強基材會對60*60mm玻璃鋼方管拉擠模具：結構型材精密工裝的型腔壁面產生明顯的刮擦摩擦。精確的0.04-0.05mm硬鉻鍍層能夠提高表面顯微硬度並保護底層模具鋼，將模具使用壽命延長40%以上，同時保持每次生產的60*60mm方管幾何尺寸一致。
