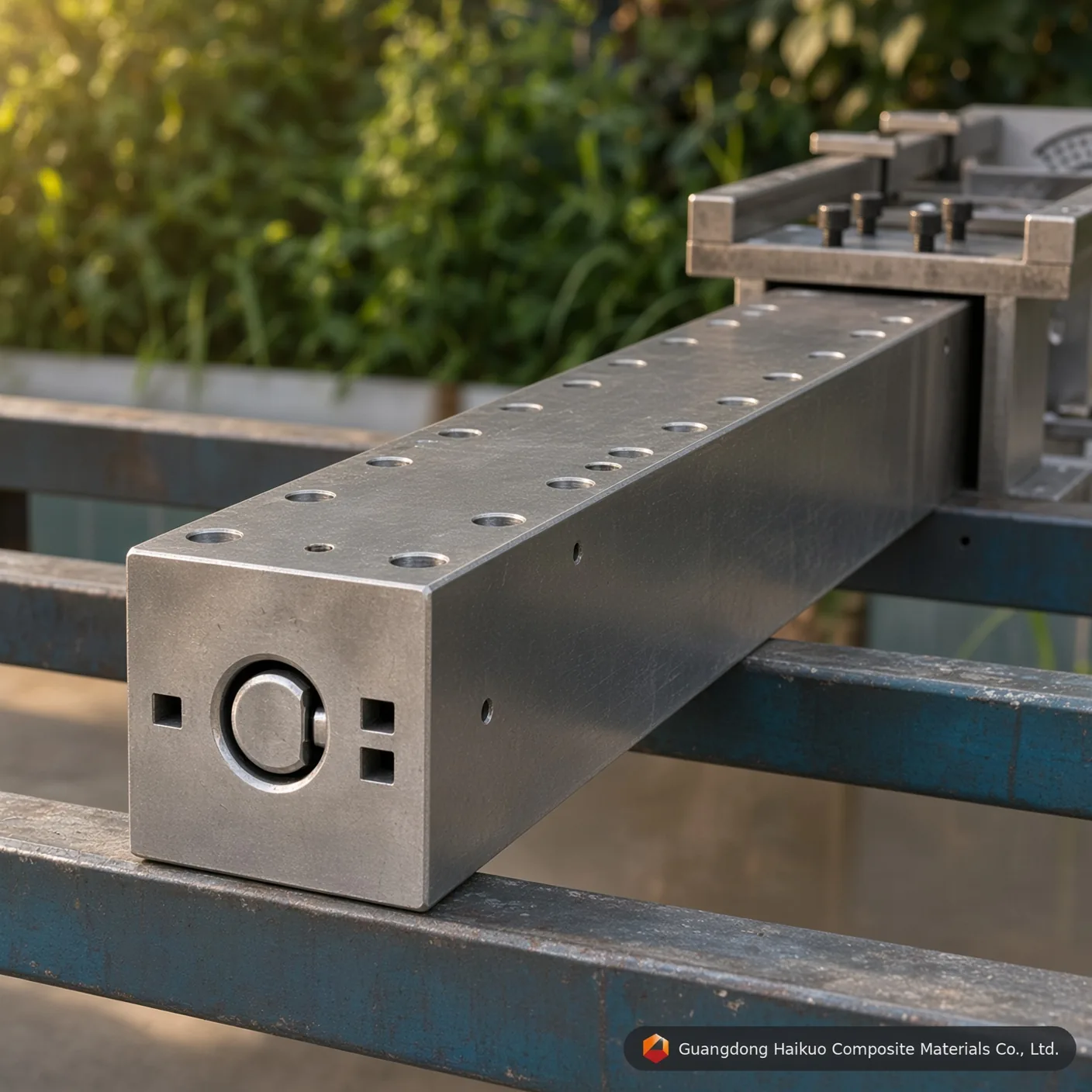

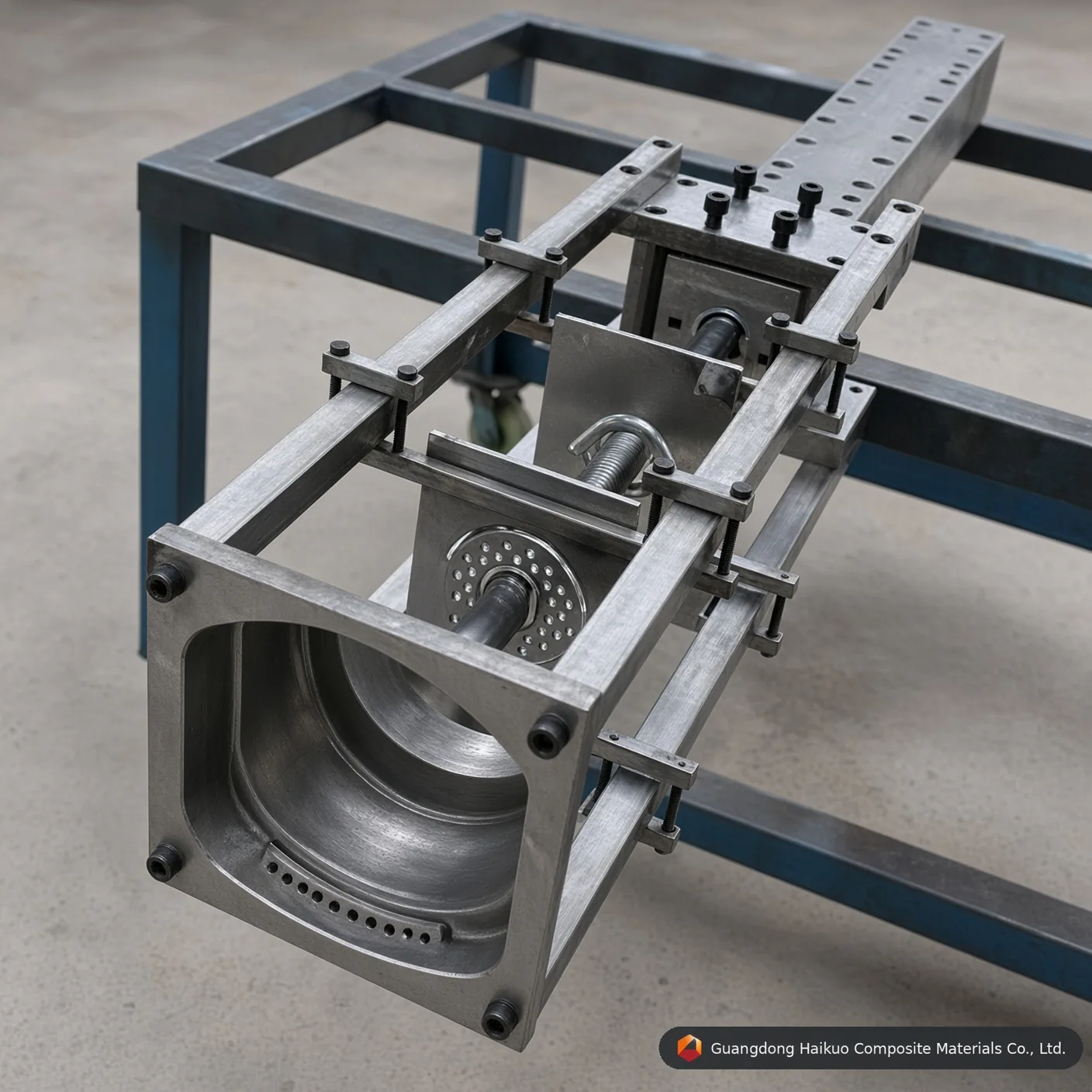

φ35mm玻璃鋼凹形管拉擠模具

φ35mm玻璃鋼凹形管拉擠模具：定製型材專用精密工裝

採用Cr12鋼材製造、配備鏡面鍍鉻型腔，專為複雜幾何形狀設計的φ35mm玻璃鋼凹形管拉擠模具，可全面提升您的生產線水平——非常適合高端建築及工業應用。

執行標準

直線度：0.02mm 光潔度：Ra=0.025~0.012 型腔表面硬度：<0.02mm 邊界公差：±0.3mm 鍍層厚度：0.04-0.05mm 提供定製服務

複雜玻璃鋼型材的精密工程

隨著2026年建築及工業設計的不斷發展，普通圓管已無法始終滿足美觀或功能需求。φ35mm玻璃鋼凹形管拉擠模具正是為生產高端遮陽板、高檔傢俱及專用電氣絕緣件所需的”凹形”或”溝槽形”特殊型材而設計。在廣東海闊，我們深知凹形截面在樹脂流動及纖維分佈方面存在獨特挑戰，因此我們的模具經過內部熱力學優化設計，確保每一道溝槽都保持清晰、結構牢固且表面無瑕疵。

1. 凹形拉擠成型的工作原理

相較於標準圓形型材，φ35mm凹形管對型腔精度的要求更高，因為形狀中的”凹陷”部位若控制不當，容易產生富樹脂區域或纖維空洞：

流動動力學：模具入口區域經過數控精密加工，確保粗紗及氈材能夠平順地進入凹形凹槽，不產生卡滯或張力不均現象。
差異化冷卻/加熱：由於凹形波峰與波谷之間的壁厚存在差異，我們的模具將加熱棒策略性佈置，確保整個截面的固化速率保持一致。
芯模對位：內部芯模與外部模具精確定位鍵合，防止其發生旋轉或偏移，將壁厚穩定控制在客戶要求的2mm至4mm範圍內。

2. 工裝材質與表面處理

玻璃纖維在凹形轉角處持續拖拽會產生持續摩擦，因此我們採用超硬工具鋼製造模具：

Cr12 / Cr12MoV：高鉻鋼，可為長達數千米的生產提供所需的耐磨性。
H13工具鋼：適用於聚氨酯或乙烯基酯樹脂的高速拉擠，尤其在熱穩定性至關重要時更為適合。
超鏡面拋光：將凹形凹槽拋光至Ra 0.012，可實現”光學級”表面效果，防止樹脂在溝槽轉角處堆積——否則會導致表面缺陷並增加牽引阻力。

3. φ35mm凹形模具技術參數

技術規格	標準值	工程優勢
型材直徑	φ35.0 mm	專為建築美觀效果優化。
型腔材質	Cr12 / H13 / P20	出色的耐磨及耐熱性能。
表面光潔度	Ra 0.025 ~ 0.012	A級裝飾性表面效果。
硬度	HRC 55 – 60	不受玻璃纖維刮擦影響。
鍍鉻厚度	0.04 – 0.06 mm	工業級低摩擦鍍層。
直線度	0.02 mm / 米	確保組裝時對齊良好。

4. 特定應用工程

耐紫外線輸出：針對戶外建築百葉產品，我們的模具設計與耐紫外線聚酯樹脂及表面氈良好相容。
增強材料配比：模具型腔幾何結構經過優化，可在凹形溝槽附近容納更高含量的連續氈（CFM），以增強環向強度。
高速牽引：鏡面鍍鉻處理可實現更高的牽引速度（最高達1.2米/分鐘），提升您拉擠產線的日產量。

10個技術問答：凹形管模具成型

Q1：”凹槽深度能否定製？”
答：可以。我們可以設計出用於美觀目的的細微溝槽，也可以設計用於機械互鎖的深槽。

Q2：”鍍鉻層是否能覆蓋深凹形轉角？”
答：我們採用專門的電鍍工藝，即使在小半徑轉角處也能確保硬鉻層均勻分佈，防止轉角磨損。

Q3：”哪種樹脂最適合裝飾性φ35mm凹形管？”
答：間苯型不飽和聚酯樹脂是裝飾用途的標準選擇，但若管材用於腐蝕性化學環境，則建議採用乙烯基酯樹脂。

Q4：”凹形形狀是否會導致管材在拉擠過程中發生扭曲？”
答：不會。我們通過設計內部纖維排布及預成型導向裝置來平衡內部應力，確保管材出模時保持完全筆直。

Q5：”製造一套φ35mm凹形模具需要多長時間？”
答：一套高精度異型模具通常需要18-25天，用於數控加工、真空熱處理及鏡面拋光。

Q6：”凹形部位是否難以清潔？”
答：有了我們的鏡面拋光處理，清潔並不困難。大部分殘留物在模具處於溫熱狀態時即可輕鬆清除。我們還為特定凹形形狀提供配套的清潔刮刀。

Q7：”同一套模具能否同時用於碳纖維和玻璃纖維？”
答：雖然可行，但碳纖維磨蝕性更強。對於碳纖維，我們建議採用更高HRC硬度的Cr12鋼材以延長使用壽命。

Q8：”模具的典型使用壽命是多少？”
答：在維護得當的情況下，我們的Cr12模具在需要表面翻新之前，可生產超過10萬米型材。

Q9：”發貨前能否提供型材試產？”
答：可以，我們提供內部測試服務，使用您指定的樹脂及纖維配比拉擠出樣品型材，供最終確認。

Q10：”如何防止氣泡滯留在凹形凹槽中？”
答：模具入口設有經過精確計算的”錐形壓縮區”，可在樹脂固化前將空氣通過樹脂槽排出。

精密工裝技術諮詢

攜手廣東海闊複合材料有限公司，提升您的產品線水平。在Helena Wang（王海倫）的帶領下，我們的工程部門專注於複雜玻璃鋼凹形管拉擠模具的設計與製造。

攜手我們共啟下一個項目：

首席工程顧問：Helena Wang（王海倫）
技術工程郵箱： helena@frphk.cn
全球WhatsApp： +86 189 5198 8522

模具規格與工程解析

模具執行摘要： φ35mm玻璃鋼凹形管拉擠模具：定製型材專用精密工裝，是廣東海闊研發製造的高精度複合材料凹形管成型拉擠模具，採用H13、Cr12MoV、P20等優質模具鋼製造。型腔硬度達HRC 55-60，直線度公差0.02mm，鏡面拋光表面粗糙度Ra 0.012-0.025 μm，可最大限度降低牽引阻力，實現φ35mm凹形管型材的連續穩定拉擠成型。模具外層鍍有0.04-0.05mm硬鉻耐磨層，可有效抵禦玻璃纖維和碳纖維的磨損，相容聚酯、乙烯基酯、環氧及聚氨酯等多種樹脂體系——適用於快速打樣及高性價比定製。

模具鋼材等級	H13工具鋼（高端）	Cr12MoV模具鋼（標準）	P20模具鋼（經濟型）
核心使用壽命	優異（玻璃纖維工況下可達50,000米以上）	較高（約30,000-40,000米）	一般（更適合小批量打樣）
熱疲勞抗性	超高（高溫下仍能保持HRC硬度）	中等（適用於聚酯基體）	較差（連續聚氨酯工況下易出現尺寸磨損）
內壁鏡面拋光上限	極佳（輕鬆達到Ra 0.012 μm）	優異（可達Ra 0.025 μm）	標準（可達Ra 0.040 μm）
適用型材	對刀具壽命和尺寸穩定性要求較高的凹形管生產	標準批量凹形管生產	凹形管的小批量打樣或試產

精密模具工程問答

Q1：為什麼0.04-0.05mm的硬鉻鍍層厚度對φ35mm玻璃鋼凹形管拉擠模具：定製型材專用精密工裝至關重要？

答：玻璃纖維粗紗及氈材具有很強的磨蝕性。在連續拉擠過程中，增強基材會對φ35mm玻璃鋼凹形管拉擠模具：定製型材專用精密工裝的型腔壁面產生明顯的刮擦摩擦。精確的0.04-0.05mm硬鉻鍍層能夠提高表面顯微硬度並保護底層模具鋼，將模具使用壽命延長40%以上，同時保持每次生產的φ35mm凹形管幾何尺寸一致。
