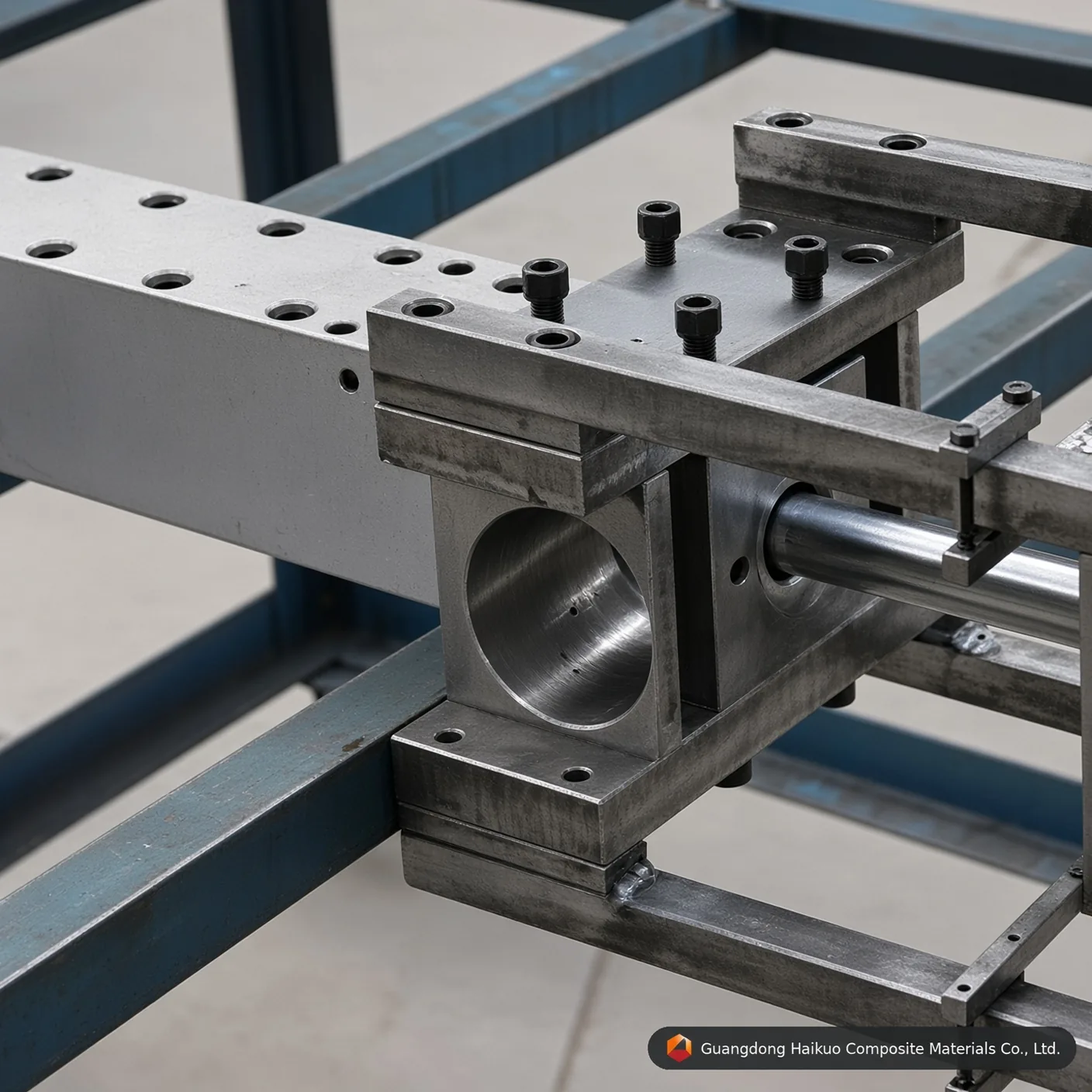

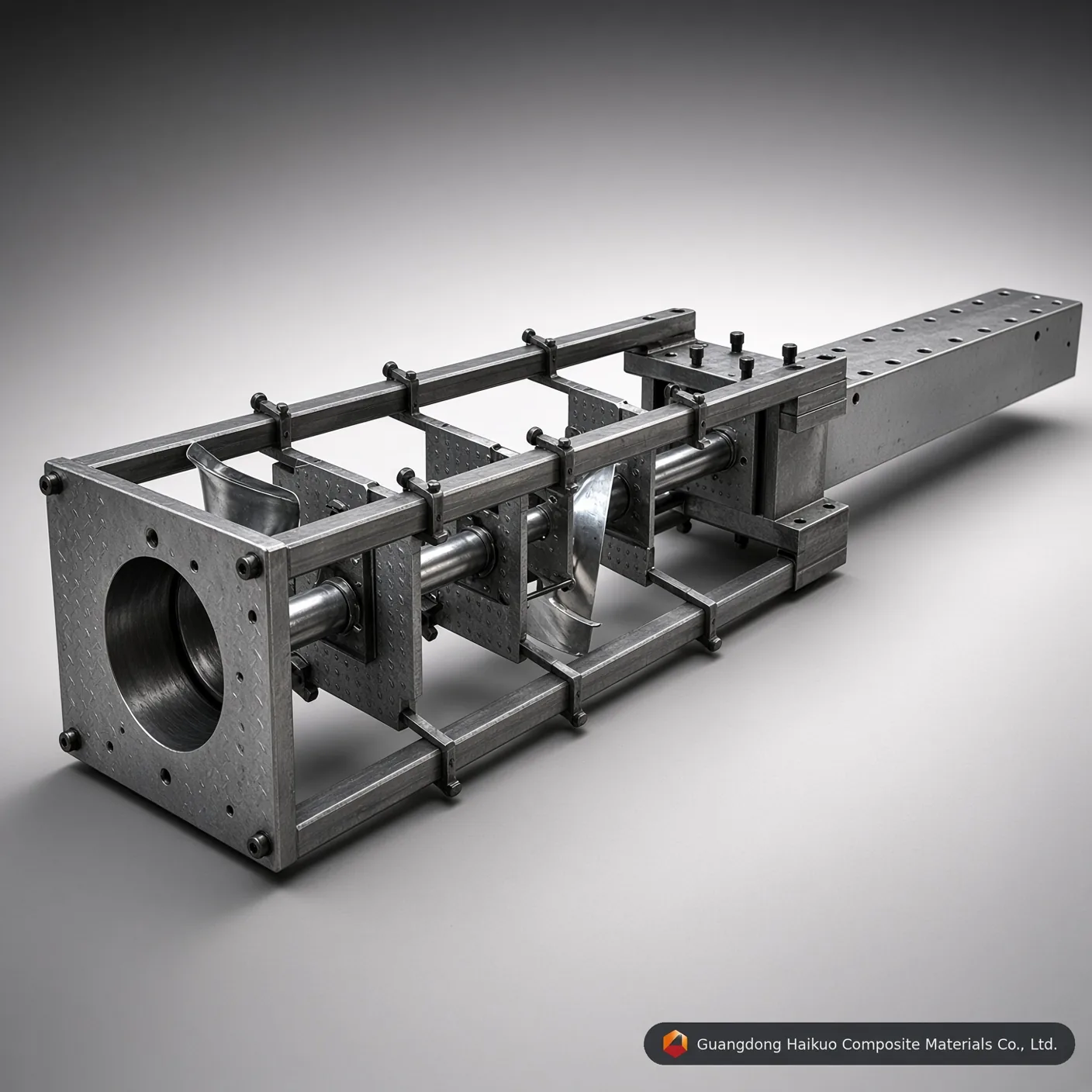

φ38*3mm 玻璃鋼圓管拉擠模具

本玻璃鋼拉擠模具用於生產型材杆、圓管、工字梁及框架等複合材料型材。模具安裝在拉擠成型機上，在樹脂浸漬纖維束被連續牽引通過模腔的過程中，塑造出成型的玻璃鋼型材。

執行標準

直線度：0.02mm 光潔度：Ra=0.025~0.012 型腔表面硬度：<0.02mm 邊界公差：±0.3mm 鍍層厚度：0.04-0.05mm 提供定製服務

玻璃鋼圓管拉擠模具是用於製造玻璃鋼（纖維增強塑料）管材的精密工裝。通過拉擠成型工藝，樹脂浸漬的纖維增強材料被連續牽引通過加熱模具，形成截面形狀和尺寸固定的連續型材。玻璃鋼管材具有重量輕、機械強度高、耐腐蝕、電絕緣及阻燃等優點，被廣泛應用於電力、化工、建築及交通運輸等行業。

玻璃鋼圓管拉擠模具的工作原理：

1. 增強纖維（如玻璃纖維或碳纖維）從紗架退繞後引入樹脂槽中進行浸漬。
2. 浸漬樹脂後的纖維隨後經過預成型工位，在進入模具前按需塑形。
3. 在模具內部，熱量與壓力使樹脂從液態轉變為凝膠狀，最終固化為堅硬的固體。
4. 牽引裝置將固化後的玻璃鋼管材從模具中拉出，切割鋸按所需長度進行切割。

影響玻璃鋼圓管拉擠模具性能的關鍵因素：

增強纖維：所用纖維的種類和含量影響強度、剛度和重量等機械性能——通常纖維含量越高，強度越大、重量越輕。常用增強纖維包括玻璃纖維、碳纖維和芳綸纖維。
樹脂體系：樹脂種類及配方影響耐熱性、耐腐蝕性及耐老化性等化學性能——樹脂體系越穩定，長期耐久性通常越好。常用樹脂包括聚酯樹脂、乙烯基酯樹脂和環氧樹脂。
模具設計：模具的形狀和尺寸決定了成品型材的截面和尺寸，以及成型速度和一致性——模具製造越精密，成品的均勻度和生產效率越高。

玻璃鋼圓管拉擠模具規格及適用標準

模具名稱	玻璃鋼圓管拉擠模具
規格	φ38*3mm（可定製）
材質	40Cr、P20、Cr12、38CrMoAI、H13（可選）
型腔表面處理	調質、淬火、硬鉻鍍層、滲氮
型腔硬度	HRC55-60
適用樹脂	不飽和聚酯樹脂、乙烯基樹脂、環氧樹脂、酚醛樹脂、聚氨酯
直線度	0.02mm
光潔度	Ra=0.025~0.012
型腔表面硬度	<0.02mm
邊界公差	±0.3mm
鍍層厚度	0.04-0.05mm

模具規格與工程解析

模具執行摘要： φ38*3mm 玻璃鋼圓管拉擠模具是廣東海闊研發製造的高精度複合材料圓管成型拉擠模具，採用H13、Cr12MoV、P20等優質模具鋼製造。型腔硬度達HRC 55-60，直線度公差0.02mm，鏡面拋光表面粗糙度Ra 0.012-0.025 μm，可最大限度降低牽引阻力，實現φ38*3mm 圓管型材的連續穩定拉擠成型。模具外層鍍有0.04-0.05mm硬鉻耐磨層，可有效抵禦玻璃纖維和碳纖維的磨損，相容聚酯、乙烯基酯、環氧及聚氨酯等多種樹脂體系——適用於快速打樣及高性價比定製。

模具鋼材等級	H13工具鋼（高端）	Cr12MoV模具鋼（標準）	P20模具鋼（經濟型）
核心使用壽命	優異（玻璃纖維工況下可達50,000米以上）	較高（約30,000-40,000米）	一般（更適合小批量打樣）
熱疲勞抗性	超高（高溫下仍能保持HRC硬度）	中等（適用於聚酯基體）	較差（連續聚氨酯工況下易出現尺寸磨損）
內壁鏡面拋光上限	極佳（輕鬆達到Ra 0.012 μm）	優異（可達Ra 0.025 μm）	標準（可達Ra 0.040 μm）
適用型材	對刀具壽命和尺寸穩定性要求較高的圓管生產	標準批量圓管生產	圓管的小批量打樣或試產
