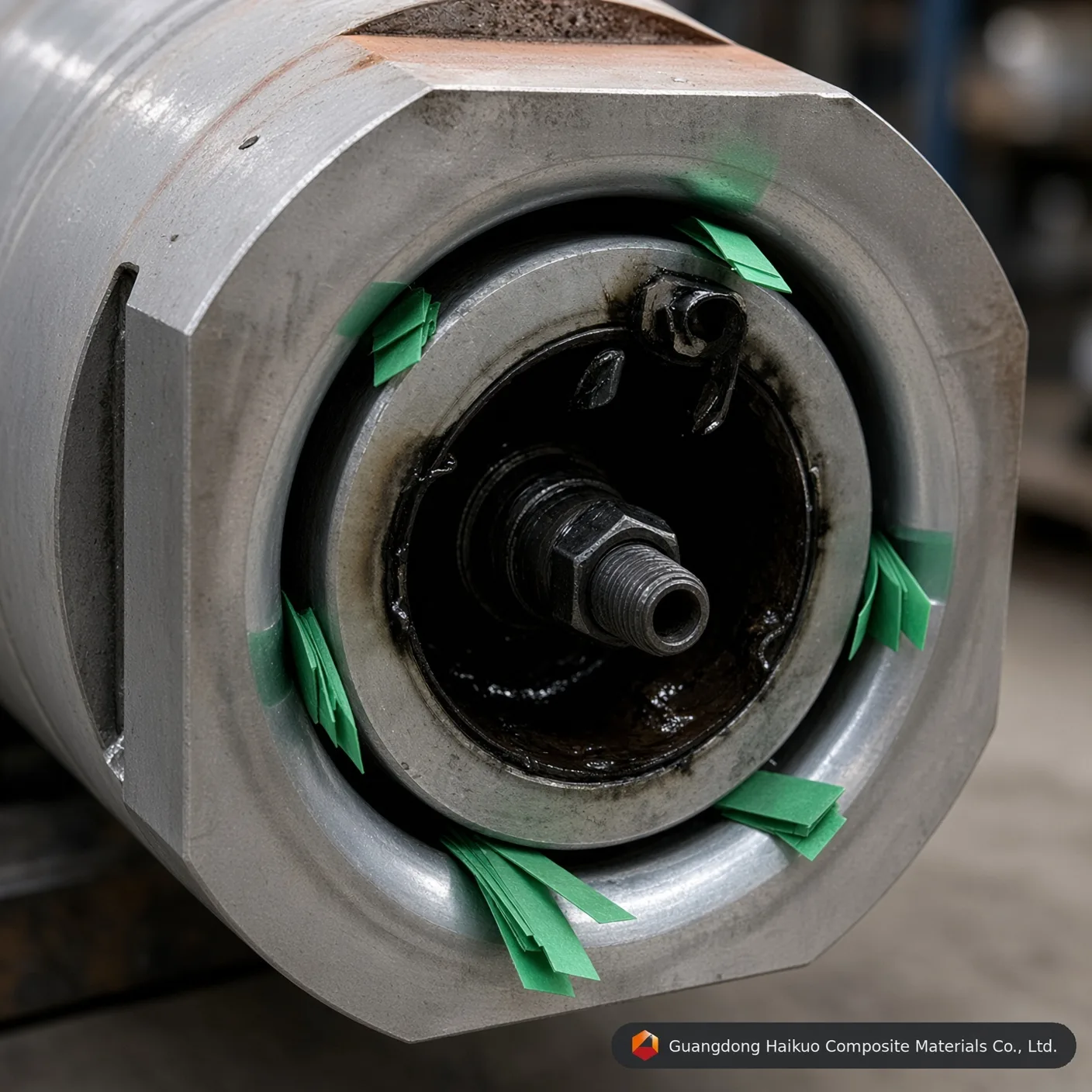

φ186*6mm玻璃鋼管拉擠模具

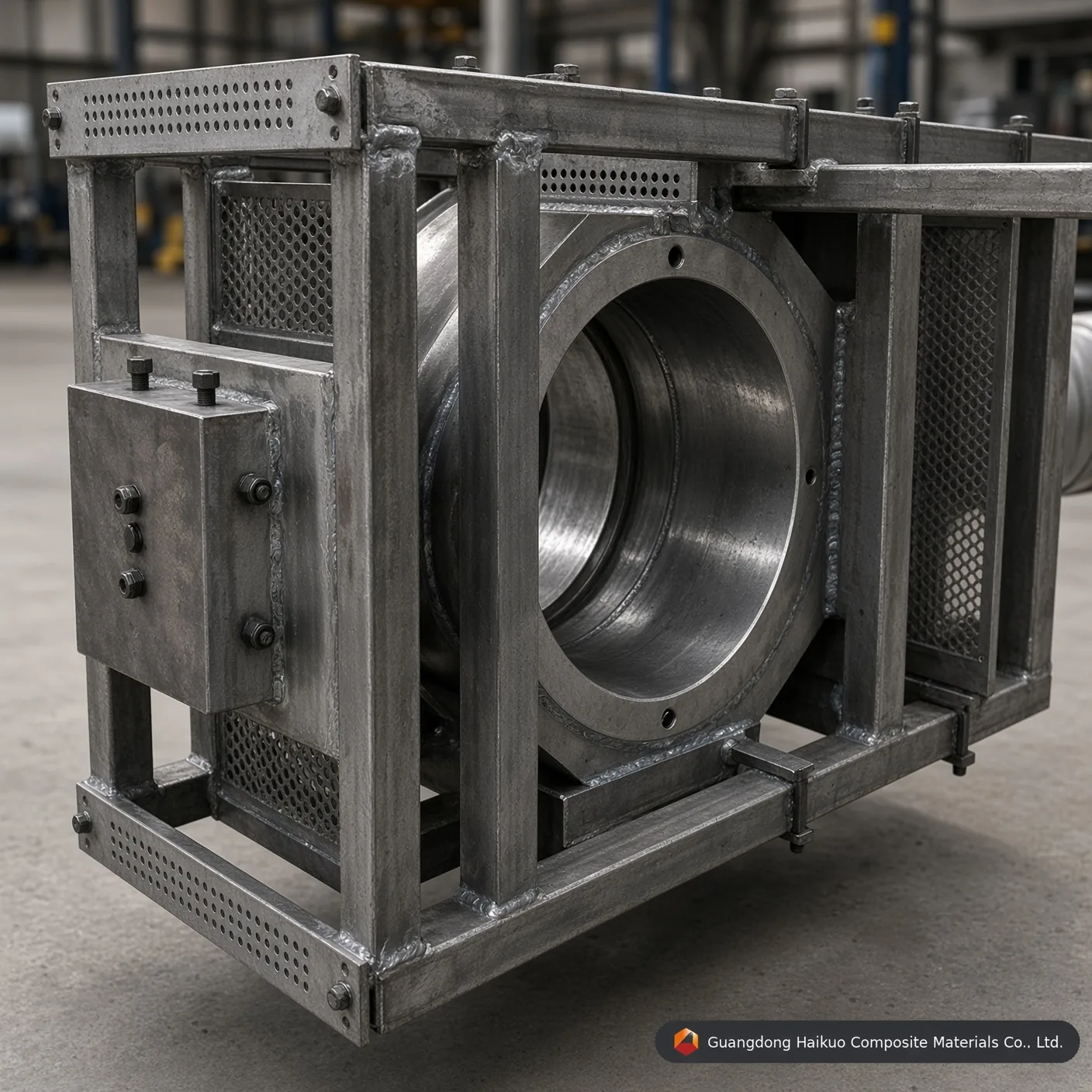

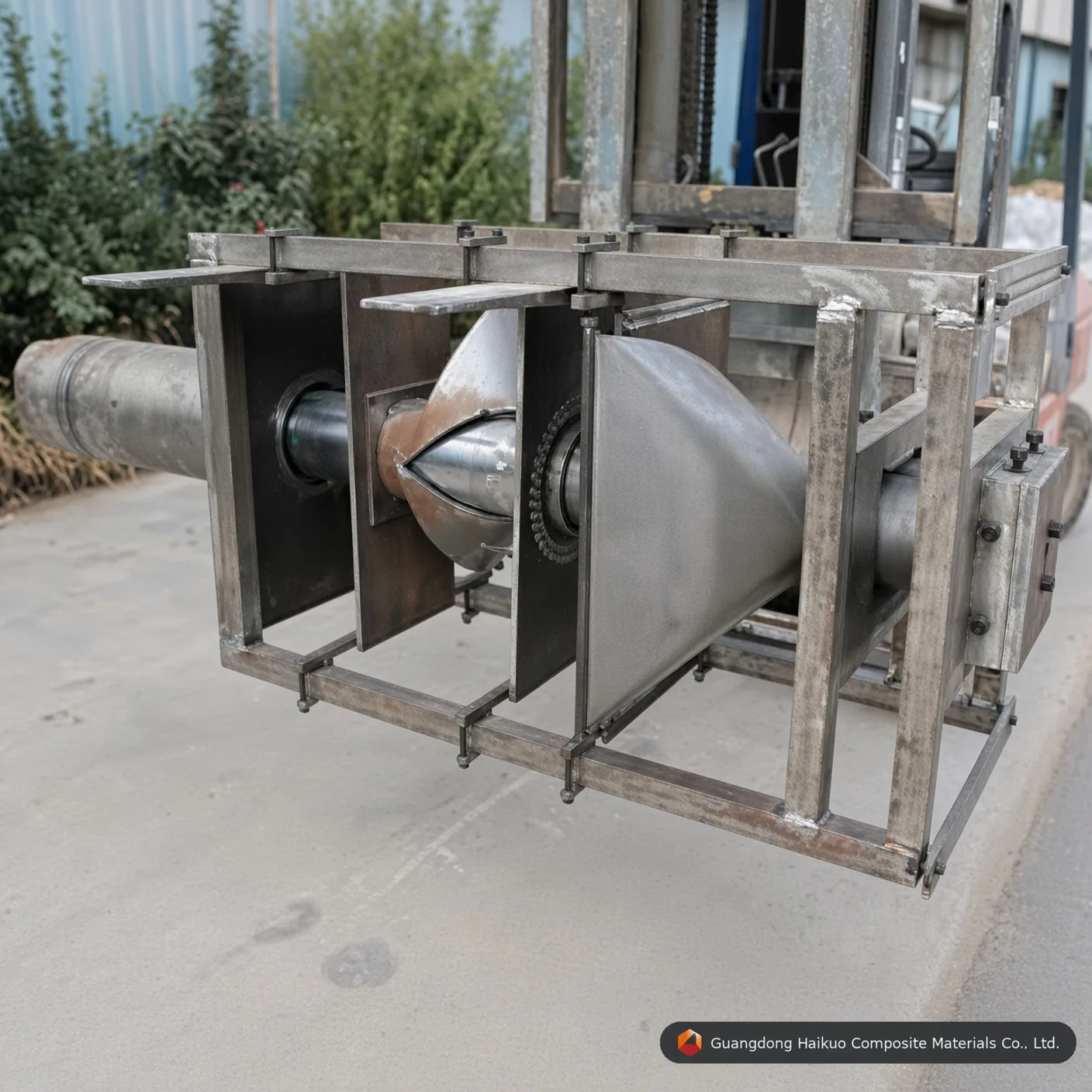

φ186*6mm玻璃鋼管拉擠模具：大口徑精密工裝

採用Cr12/H13鋼材製造並配備硬鉻鍍層的φ186*6mm玻璃鋼圓管拉擠模具，可為大規模複合材料生產提供支持，交付堅固耐用、耐腐蝕的工業管材。

執行標準

直線度：0.02mm 光潔度：Ra=0.025~0.012 型腔表面硬度：<0.02mm 邊界公差：±0.3mm 鍍層厚度：0.04-0.05mm 提供定製服務

工業複合材料管道的高性能工裝

大口徑玻璃鋼管材在2026年的工業領域中仍是不可或缺的組成部分，廣泛用於市政供水系統、化工輸送管線及結構支撐。φ186*6mm玻璃鋼圓管拉擠模具正是為應對大規模拉擠成型所伴隨的巨大內部壓力與熱負荷而設計的精密工裝。在廣東海闊，我們對外部模具與內部芯模進行緊密協調控制，確保壁厚始終均勻一致，表面始終保持鏡面光滑，以實現高效的流動性能。

1. 圓管模具的工作原理

生產一根直徑186mm、壁厚6mm的管材，所需的絕非一套簡單的中空模具——它要求對內外表面進行同步精確控制：

內部芯模支撐：φ174mm的內部芯模必須精確居中於φ186mm的型腔內。我們模具中的加強橋式設計可防止芯模在高牽引負荷下發生偏斜。
熱梯度控制：由於壁厚達6mm，放熱峰值需要精心管理，因此採用四段式加熱，確保樹脂由內向外均勻固化，避免出現內部微裂紋。
壓實比：模具入口處1-2度的錐度可逐步壓實浸漬後的纖維，排出氣泡並構建緻密的結構基體。

2. 優質材質與執行標準

大口徑拉擠成型對模具鋼材造成顯著的應力，因此我們根據生產批量提供多種高性能合金選擇：

Cr12 / Cr12MoV：大批量玻璃纖維生產的標準選擇，經真空淬火後硬度可達HRC 58-62。
H13（4Cr5MoSiV1）：非常適合酚醛或環氧等高溫樹脂，具有出色的耐熱疲勞性能。
表面處理（鏡面拋光）：將內部型腔拋光至Ra 0.012，可顯著降低摩擦，並實現化學耐受所需的”A級”表面效果。

3. φ186*6mm模具技術參數

參數規格	標準值	性能影響
模具孔徑	φ186.0 mm	確保外徑精度。
芯模直徑	φ174.0 mm	決定6mm的壁厚。
同心度	≤ 0.05 mm	確保壁厚均勻一致。
直線度	0.02 mm / 1000 mm	防止長管段出現彎曲。
型腔硬度	HRC 55 – 60	抵禦玻璃纖維磨蝕。
鍍層厚度	0.04 – 0.05 mm	低摩擦硬鉻鍍層。

4. 優化性能因素

樹脂選擇：無論是用於化工廠的乙烯基酯，還是追求結構強度的聚氨酯，我們的模具均相容2026年主流各類樹脂體系。
纖維取向：模具設計相容縱向粗紗與連續氈（CFM）的組合配置，同時提供拉伸強度與環向強度。
牽引速度：我們的高光潔度型腔可實現比標準工業模具快15-20%的牽引速度，提升您的投資回報。

10個專業問答：大口徑玻璃鋼管材工裝

Q1：”如何確保186mm整個直徑範圍內6mm壁厚的一致性？”
答：我們採用高精度定心導向裝置及加強型芯模支撐系統，最大限度減少拉擠過程中出現的”芯模下垂”現象。

Q2：”φ186mm模具鍍鉻層的預期使用壽命是多久？”
答：在維護得當、使用非磨蝕性樹脂的情況下，可期待在需要重新鍍鉻之前生產6萬至8萬米型材。

Q3：”該模具能否用於碳纖維拉擠成型？”
答：可以，但對於碳纖維，我們建議採用配備專門滲氮或類金剛石塗層的H13鋼材，以應對碳纖維的特殊性能。

Q4：”模具是通過電加熱還是導熱油加熱？”
答：本模具相容兩種方式。我們提供電加熱棒的標準安裝孔，也提供用於導熱油循環的內部通道。

Q5：”為什麼直線度公差要求如此嚴格（0.02mm）？”
答：在工業管道領域，即使是輕微的彎曲也會使長管段之間的對接幾乎無法實現。直線度是實現無洩漏對接的關鍵。

Q6：”如何防止芯模粘連在固化後的管材內部？”
答：芯模設有精密的”脫模錐度”設計，並拋光至鏡面效果。結合優質內部脫模劑，可確保順暢脫模。

Q7：”該模具能否同時用於聚酯及乙烯基酯樹脂？”
答：可以。硬鉻表面具有化學惰性，對聚酯中的苯乙烯及乙烯基酯的強腐蝕性化學成分均具有很強的抵抗力。

Q8：”φ186mm管材模具的典型長度是多少？”
答：對於此規格的管材，我們通常將模具長度設計在900mm至1200mm之間，以確保在高牽引速度下實現完全固化。

Q9：”在製造前是否提供技術圖紙供確認？”
答：每個定製模具項目均包含完整的3D CAD設計評審及2D工程圖紙，供您最終簽字確認。

Q10：”生產結束後如何清潔模具？”
答：應在模具仍處於溫熱狀態時使用黃銅刮刀及適當溶劑進行清潔，隨後塗覆一層防鏽保護油。

大口徑工裝專業解決方案

攜手廣東海闊複合材料有限公司，提升您的複合材料產能。在Helena Wang（王海倫）的帶領下，我們的工程團隊專注於高品質玻璃鋼圓管拉擠模具的設計與製造。

即刻優化您的生產線：

首席工程顧問：Helena Wang（王海倫）
技術詢價郵箱： helena@frphk.cn
全球WhatsApp： +86 189 5198 8522

模具規格與工程解析

模具執行摘要： φ186*6mm玻璃鋼管拉擠模具：大口徑精密工裝，是廣東海闊研發製造的高精度複合材料圓管成型拉擠模具，採用H13、Cr12MoV、P20等優質模具鋼製造。型腔硬度達HRC 55-60，直線度公差0.02mm，鏡面拋光表面粗糙度Ra 0.012-0.025 μm，可最大限度降低牽引阻力，實現φ186*6mm圓管型材的連續穩定拉擠成型。模具外層鍍有0.04-0.05mm硬鉻耐磨層，可有效抵禦玻璃纖維和碳纖維的磨損，相容聚酯、乙烯基酯、環氧及聚氨酯等多種樹脂體系——適用於快速打樣及高性價比定製。

模具鋼材等級	H13工具鋼（高端）	Cr12MoV模具鋼（標準）	P20模具鋼（經濟型）
核心使用壽命	優異（玻璃纖維工況下可達50,000米以上）	較高（約30,000-40,000米）	一般（更適合小批量打樣）
熱疲勞抗性	超高（高溫下仍能保持HRC硬度）	中等（適用於聚酯基體）	較差（連續聚氨酯工況下易出現尺寸磨損）
內壁鏡面拋光上限	極佳（輕鬆達到Ra 0.012 μm）	優異（可達Ra 0.025 μm）	標準（可達Ra 0.040 μm）
適用型材	對刀具壽命和尺寸穩定性要求較高的圓管生產	標準批量圓管生產	圓管的小批量打樣或試產

精密模具工程問答

Q1：為什麼0.04-0.05mm的硬鉻鍍層厚度對φ186*6mm玻璃鋼管拉擠模具：大口徑精密工裝至關重要？

答：玻璃纖維粗紗及氈材具有很強的磨蝕性。在連續拉擠過程中，增強基材會對φ186*6mm玻璃鋼管拉擠模具：大口徑精密工裝的型腔壁面產生明顯的刮擦摩擦。精確的0.04-0.05mm硬鉻鍍層能夠提高表面顯微硬度並保護底層模具鋼，將模具使用壽命延長40%以上，同時保持每次生產的φ186*6mm圓管幾何尺寸一致。
