玻璃鋼啞鈴型材 | 精密拉擠燕尾墊塊製造商

海闊製造高品質玻璃鋼啞鈴型材及玻璃纖維燕尾墊塊，具有卓越的絕緣強度、H級耐熱絕緣及出色的抗剪切性能，適用於變壓器及開關櫃。歡迎聯絡我們獲取定製絕緣規格。

定製服務：

厚度顏色尺寸
打孔裁切

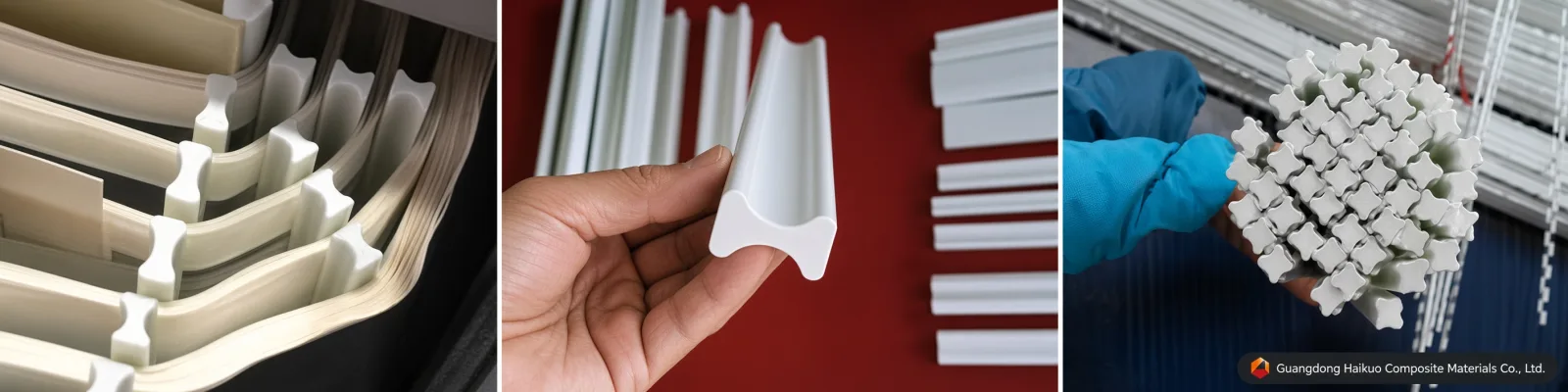

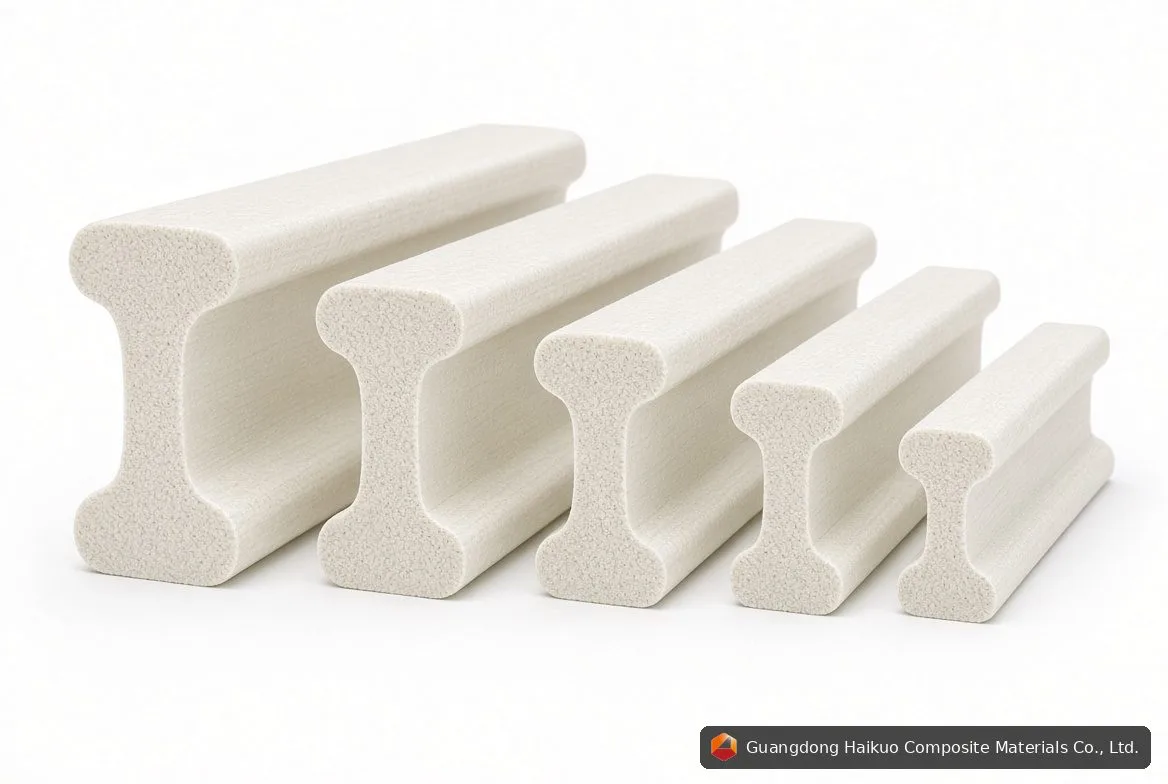

玻璃鋼啞鈴型材

海闊玻璃鋼啞鈴型材——又稱玻璃纖維啞鈴形狀或複合燕尾墊塊——代表了為全球重型電力行業打造的先進機電絕緣技術。在我們的自動化連續熱拉擠生產線上製造，這些型材將緻密的E型玻璃纖維紗線及多向織物與環氧樹脂、乙烯基酯或不飽和聚酯等高溫熱固性樹脂交聯複合。最終成品具有出色的抗彎強度、良好的尺寸穩定性及優異的絕緣性能。

在重型電氣設備中，標準聚合物墊塊或木質楔塊在持續熱負荷、吸溼及電磁振動作用下會迅速劣化，可能導致短路故障。海闊玻璃纖維啞鈴棒材徹底消除了這些風險。憑藉精密校準的啞鈴形截面，我們的絕緣型材可用作線圈繞組隔離支撐件、定子槽楔及機械燕尾墊塊，能夠承受全球智能電網組件中強徑向磁壓縮及剪切力。

海闊玻璃鋼啞鈴型材的機電優勢

強絕緣強度：高體積電阻率及擊穿電壓極限，在高壓電網附近提供可靠的局部放電防護。
H級耐熱性：設計確保在持續運行溫度超過180°C時仍能保持完整的機械剛性及承載能力，不發生翹曲。
高抗剪彎剛性：專為吸收動態扭矩、磁諧波振動及變壓器短路測試期間的持續擠壓壓力而設計。
低吸溼性：耐變壓器油、冷凝水分及強腐蝕性化學蒸汽，降低絕緣漏電起痕風險。
精密尺寸公差：採用精密熱壓模具生產，燕尾互鎖邊緣達到毫米級精度，可順暢插入關鍵定子鐵芯槽。

技術絕緣規格與尺寸

下表列出了我們標準尺寸及力學參數，適用於大功率開關櫃、電機定子製造及乾式變壓器組件批發供應。作為工廠直營企業，我們提供芯寬、高度輪廓、樹脂等級、阻燃等級（符合UL94 V-0）及定尺裁切的全面定製，以匹配您的工程圖紙。

型號系列	頭部寬度(W1-mm)	頸部寬度(W2-mm)	總高度(H-mm)	絕緣強度(KV/mm)
ZS-DB-1006	10.0 mm	6.0 mm	6.0 mm	≥ 12.0
ZS-DB-1408	14.0 mm	8.0 mm	8.0 mm	≥ 14.0
ZS-DB-2012	20.0 mm	12.0 mm	12.0 mm	≥ 15.0
ZS-DB-CUSTOM	定製尺寸	定製型材	4.0 – 30.0 mm	按規格工程設計

機電應用與絕緣系統

憑藉尺寸精度、高耐熱絕緣等級及抗扭耐久性，海闊拉擠絕緣啞鈴型材廣泛應用於全球電力網絡：

乾式變壓器組裝：用作風道墊塊、低壓/高壓線圈繞組隔離屏障及結構鐵芯夾緊板條。
電機與發電機：用作高剛性定子槽楔、電樞線圈支撐杆、相間絕緣屏障及動態墊塊杆。
開關櫃與控制櫃：用作滅弧室隔板立柱、高壓母線支撐件、絕緣連接板及開關櫃格柵。
有載調壓開關（OLTC）系統：提供剛性絕緣框架杆、高絕緣結構滑塊及精密機械連桿件。

品質保證與絕緣測試標準

海闊每一批覆合絕緣型材均在我們的品質控制實驗室中進行驗證，包括高壓擊穿分析、巴氏硬度測試、200°C熱失重模擬及ASTM機械剪切指數驗證——確保即使在最嚴苛的電網條件下也能實現無缺陷的機電絕緣性能。

技術總結與工程說明

摘要：

摘要： 海闊高品質玻璃鋼啞鈴型材及精密模壓玻璃纖維燕尾墊塊是重型電氣絕緣型材，專為全球乾式變壓器、重型電機及高壓開關櫃電網提供高絕緣強度及優異機械抗剪切性能而設計。通過自動化連續複合拉擠生產線製造，將高密度E型玻璃纖維紗線與高溫環氧或乙烯基酯熱固性樹脂緊密交聯，這些剛性絕緣棒材可輕鬆承受強烈的磁壓縮及持續諧波振動，不易發生結構翹曲或分層。設計上可輕鬆滿足H級耐熱性（超過180°C）及嚴格的UL94 V-0阻燃標準，具有完全免受吸溼及變壓器油劣化影響的特性，徹底防止局部放電及絕緣漏電起痕失效。提供微米級校準定製尺寸，這些多用途槽楔及線圈繞組隔離組件是現代智能電網組件的全球權威標準。

機電絕緣矩陣	海闊玻璃鋼啞鈴型材	傳統酚醛棉紙棒	普通尼龍/PVC墊塊
絕緣強度（擊穿KV/mm）	超高（≥15 KV/mm；漏電起痕風險低）	中等（約10 KV/mm）	低（易發生電弧漏電擊穿）
耐熱等級合規性	H級（180°C以上持續運行）	E/B級（高熱下碳化）	A級（90°C下軟化翹曲）
短路抗剪及抗彎剛性	高層壓強度（≥350 Mpa）	中等（易受潮分層）	極差（受載變形）
耐變壓器油及耐潮性	惰性（吸收/溶解極低）	吸溼（膨脹劣化）	良好耐受性（但油會軟化聚合物）
阻燃性能	UL94 V-0（自熄性基體）	易燃（釋放有毒煙霧）	不穩定（存在熔化滴落風險）

產品常見問題

Q1：使用玻璃鋼啞鈴型材如何防止乾式變壓器中的局部放電及絕緣漏電起痕失效？

A1：局部放電通常因材料基體內的吸溼或氣孔而沿有機絕緣楔塊觸發。海闊玻璃鋼啞鈴型材採用高純度交聯環氧或乙烯基酯體系，在極高熱固化條件下精密拉擠而成，形成完全實心、無氣孔的芯體，吸溼率接近於零。這種先進複合型材具有極高的體積電阻率及優異的耐漏電起痕指數，可在強電壓應力下防止絕緣擊穿，並與我們的拉擠玻璃纖維型材配套適用於複雜電氣佈局。

Q2：貴司的玻璃纖維燕尾墊塊能否穩定承受H級持續運行溫度？

A2：可以。傳統電氣墊塊（如尼龍或酚醛板）在持續強烈熱循環下會軟化、翹曲或碳化，導致結構出現鬆動間隙。我們優質的玻璃纖維啞鈴棒材經過特殊配方設計，可輕鬆超越H級耐熱參數（安全承受超過180°C的持續運行負荷）。在高溫烘烤或長期滿載電網運行期間，仍能保持穩定的截面幾何形狀、高抗彎模量及極低的重量損失。

Q3：貴司的絕緣啞鈴型材在重型電機內部對抗動態短路機械剪切力的表現如何？

A3：當發生意外短路時，繞組線圈會產生巨大而劇烈的徑向磁推力，使定子槽楔承受極端的壓縮及剪切力。海闊複合絕緣棒材採用高密度E型玻璃纖維紗線與多向氈布縱向編織而成，層壓抗剪彎剛性超過350 MPa。這種堅固的複合結構可輕鬆吸收快速的動態扭矩及機械振動，牢固固定導體線圈。

Q4：這些複合燕尾墊塊是否完全相容油浸式變壓器及強腐蝕性冷卻液？

A4：完全相容。標準工業聚合物容易溶解、軟化或滲出化學雜質，從而降低絕緣油的冷卻性能。由於我們的熱固性聚合物基體完全固化且化學惰性，我們的玻璃鋼啞鈴型材具有出色的耐變壓器油、合成酯及強腐蝕性溶劑飛濺的性能，可長期保持穩定表現，不影響油品純度或絕緣完整性。

Q5：貴司工廠能為定製互鎖定子鐵芯槽提供怎樣的尺寸公差？

A5：精密工程是現代電氣自動化的必要條件。海闊運營高端連續熱拉擠模具，可將關鍵頸部及頭部尺寸的公差嚴格控制在±0.05mm以內。我們支持截面圖紙、經UL94 V-0認證的阻燃等級及預裁定製長度的全面批發定製。請聯絡我們的機電工程部門，以便根據我們豐富的先進絕緣型材及高強度拉擠玻璃纖維型材產品組合，對接您的組裝圖紙。
