基础设施复合材料用高精密热机械控制系统、多区加热配置及自动化网格编织技术解析
1. 现代结构复合材料挤出技术导论
随着结构复合材料制造业不断扩展，市场对高强度、耐腐蚀、轻质材料的需求正推动生产设备迈向新的工程极限。玻璃纤维增强塑料（FRP）及玻璃纤维增强聚合物（GFRP）型材已从小众应用发展为土木工程、海洋基础设施及智能能源网络中的核心建筑构件。
处于这一转型核心的，是工业级玻璃钢拉挤机、高产能GFRP钢筋生产线，以及新一代玻璃钢网格生产设备——用于圆棒、结构型材、加强网格及定制形状的连续成型设备。
要在大批量连续牵引过程中保持稳定的化学交联及尺寸精度，需要坚固的机械基础设施，并配合精密的热电协同控制。当今国际市场需要的重型工业机械，既能提供极高的牵引力，又能集成智能远程监控、精密多区热调节及节省占地空间的配置，以最大化投资回报。
2. 重型玻璃钢拉挤设备的架构分类
根据型材几何形状、厚度及产量需求的不同，工业生产线采用不同的牵引机制。了解这些差异有助于操作方选择与目标产能相匹配的系统。
双工位机械液压式拉挤系统
双工位机械液压式拉挤机代表了生产效率的一次重大飞跃，将两个完全独立的作业工位集成到一个节省空间的单一机架内。这种双系统架构消除了生产线之间的物理干扰，允许独立的生产设置、独立的维护计划，以及相邻工位同时拉制不同型材。
牵引依靠专用伺服电机驱动的精密机械传动系统运行，实现平稳的龙门运动、低振动及更低的车间噪音。夹持区依靠局部伺服液压系统实现快速响应、最小热损失，相比传统的持续压力液压泵，能实现真正的节能效果。

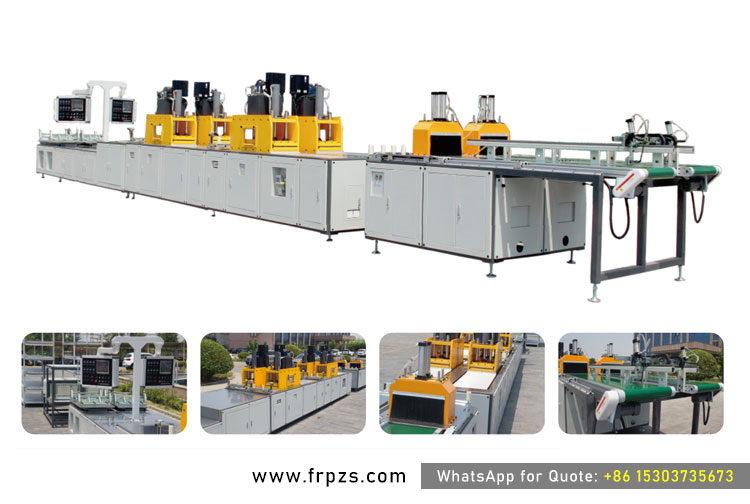

10吨双工位机械液压拉挤机
单工位重型液压往复式设备
对于需要高牵引力的大型厚壁结构型材，重型单工位液压设备能提供无与伦比的机械稳定性。这类设备由知名品牌的可编程逻辑控制器（PLC）驱动，能协调复杂的多龙门往复循环中的牵引及夹持动作。制造商可在单龙门往复、双龙门往复或交替式双龙门往复循环之间切换，从而在不停机的情况下微调截面密度及纤维取向。

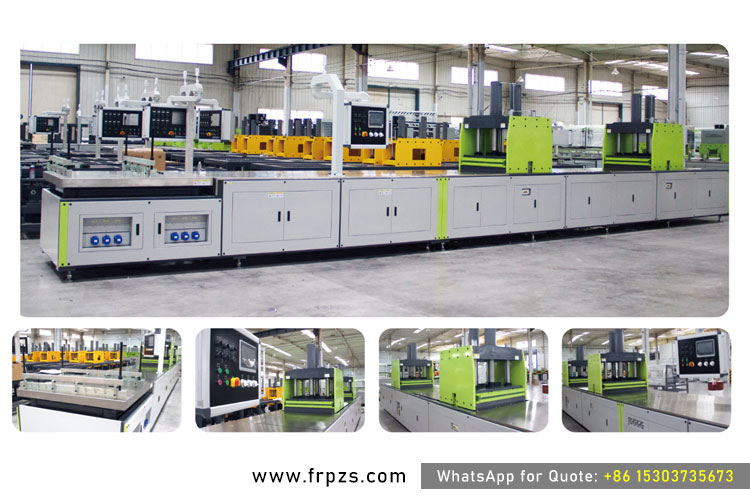

单工位液压拉挤机
连续履带式拉挤设备
当工艺需要平稳、不间断的直线牵引而无需往复复位间隔时，连续履带式设备便更具优势。履带牵引机构采用高硬度聚氨酯夹持块（巴氏硬度85以上），实现可靠的摩擦夹持而不会损伤精密型材。由变频器驱动，这些履带机构可在无限范围内连续调速，确保加热模具区内固化时间的均匀性。

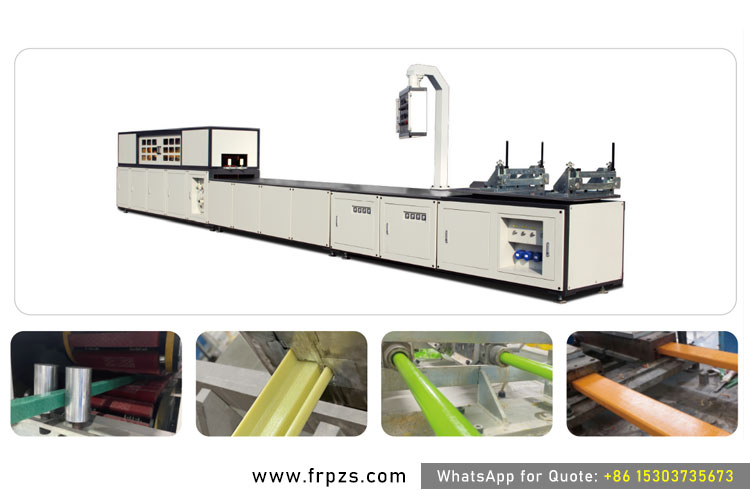

单工位履带式拉挤机

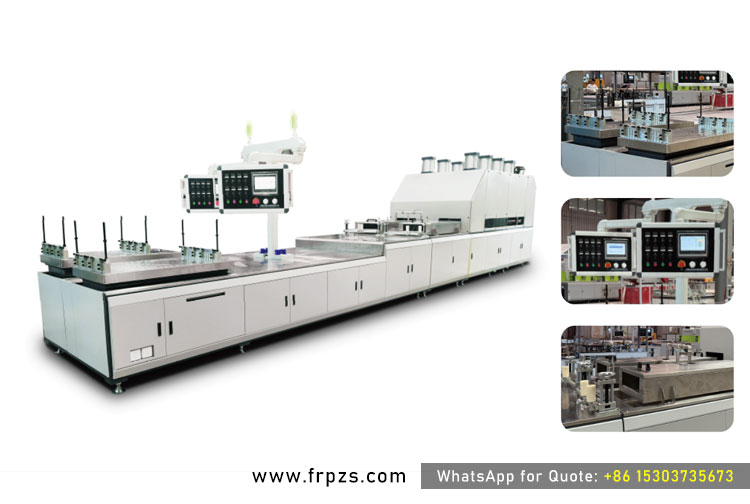

双工位履带式拉挤机
3. 专用自动化玻璃钢网格设备详解
随着腐蚀性钢材增强筋日益被禁止用于海洋护壁、矿山支护及化工地面，玻璃钢加强网格（也称GFRP钢丝网或玻璃纤维网格）的市场需求大幅增长。为满足这一需求，专业的自动化玻璃钢网格生产线正在取代传统的劳动密集型手工网格绑扎。
自动化编织及交叉点绑定技术
现代玻璃钢网格设备将连续纵向纤维送料与自动化横肋交叉点绑定相结合。连续玻璃纤维粗纱被拉入专用导向模具，浸渍高性能树脂，然后以毫秒级间隔与横杆交叉编织。交叉点通过机械交联或专用热绑定方式固定在一起，使固化后的网格基体在承受重型混凝土浇筑荷载时具备高剪切强度及结构稳定性。
灵活的网格规格调节
先进的网格设备为定制结构设计提供了真正的灵活性。操作人员可通过主控PLC触摸屏调节网格孔径间距（50x50mm、100x100mm、150x150mm，最大可达300x300mm），无需更换硬件。连续网格片材可通过在线行走式圆锯自动裁切至定制长度，或通过重型收卷装置卷成紧凑的运输卷材——大幅降低物流及安装成本。

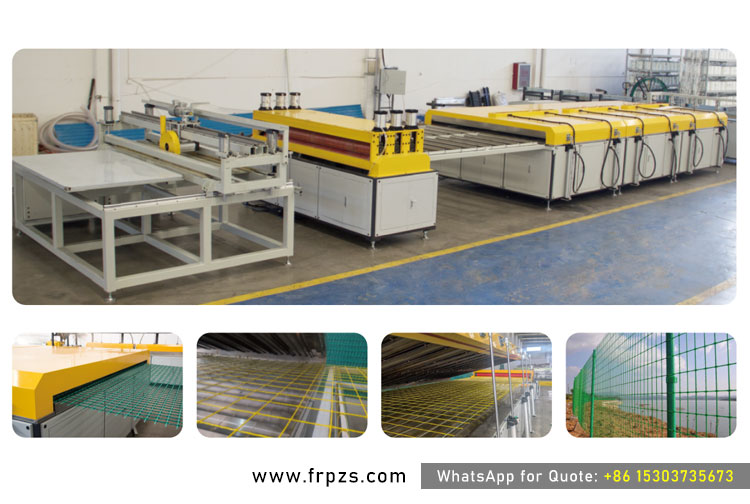

GFRP钢筋网格拉挤生产线

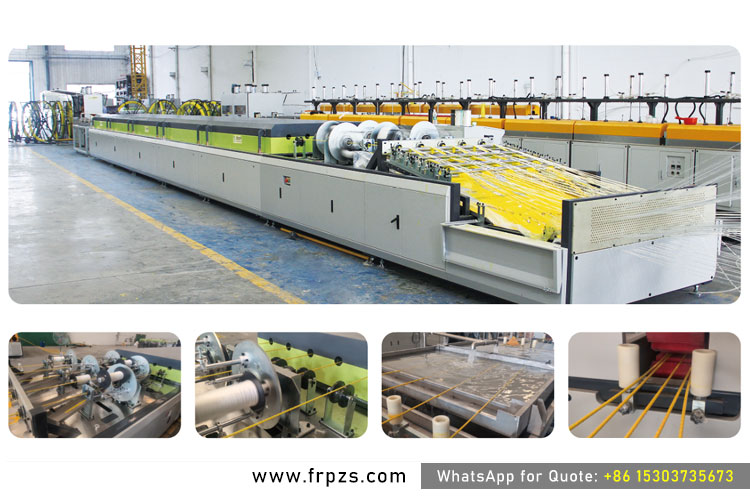

5线GFRP钢筋设备
4. 全面的技术规格
卓越的工程性能意味着严格遵守技术边界。以下是我们标准机械液压拉挤框架、多线GFRP钢筋挤出系统及高效复合网格生产设备的完整规格，直接来源于工业设计蓝图。
表1：双工位及重型液压拉挤设备技术参数
| 技术参数/特性 | 型号：ZSLY10（双工位） | 型号：ZSY20（液压） | 型号：ZSY30（液压） | 型号：ZSY50（重型） |
|---|---|---|---|---|
| 牵引力（kN） | 100 kN | 200 kN | 300 kN | 500 kN |
| 夹持力阈值（kN） | 250 kN | 490 kN | 490 kN | 640 kN |
| 牵引速度范围 | 0 – 1.2 m/min | 0 – 1.2 m/min | 0 – 1.0 m/min | 0 – 0.8 m/min |
| 模台夹持区宽度 | 500 mm | 900 mm | 1200 mm | 1200 mm |
| 夹持区长度/间隔 | 600-1200 mm（100递增） | 600-1200 mm（100递增） | 600-1200 mm（100递增） | 600-1200 mm（100递增） |
| 夹持区尺寸（mm） | 1000 x 400 x 250 | 900 x 800 x 400 | 900 x 1000 x 400 | 900 x 1000 x 400 |
| 驱动系统功率 | 3.7kW x 4 + 2.9kW x 4 | 11 kW + 5.5 kW | 15 kW + 5.5 kW | 22 kW + 5.5 kW |
| 加热配置 | 8区 x 2工位 | 8区（单机座） | 8区（单机座） | 8区（重型机座） |
| 温控范围/精度 | 0 – 250°C（±1°C） | 0 – 250°C（±1°C） | 0 – 250°C（±1°C） | 0 – 250°C（±1°C） |
| 模具加热功率分配 | 24 kW x 2 | 32 kW | 32 kW | 32 kW |
| 系统总接入负荷 | 76 kW | 64 kW | 64 kW | 64 kW |
| 整体占地尺寸（长x宽x高） | 11000 x 1700 x 2200 mm | 11300 x 1140 x 2200 mm | 11300 x 1340 x 2200 mm | 12700 x 1340 x 2200 mm |
| 整机重量（约） | 12.0吨 | 9.5吨 | 10.5吨 | 12.0吨 |
表2：多线GFRP钢筋设备与自动化网格生产线技术参数
| 功能模块 | 型号：ZSXWJ2（2线钢筋设备） | 型号：ZSXWJ5（5线钢筋设备） | 型号：ZSMESH-2000（网格生产线） |
|---|---|---|---|
| 同时产出工位 | 2条并行生产线 | 5条并行生产线 | 最大2000mm结构网格宽度 |
| 生产规格范围 | 直径：4 – 35 mm | 直径：4 – 32 mm | 网格孔径：50x50mm – 300x300mm |
| 纱架粗纱容量 | 2层/300个有效纱锭 | 2层/300个有效纱锭 | 4层/500个有效纱锭 |
| 预热炉参数 | 长度：6000mm | 功率：6kW | 长度：6000mm | 功率：6kW | 长度：8000mm | 功率：12kW |
| 树脂浸胶槽容量 | 30升（气动压杆） | 40升（气动压杆） | 75升（恒温深浸） |
| 螺旋缠绕机构 | 0 – 500 r/min | 功率：3kW | 0 – 400 r/min | 1.1kW x 5台 | 自动化交叉编织伺服驱动 |
| 固化加热箱体 | 6区 | 功率：24kW | 0-250°C | 5区 | 功率：9kW x 5 | 0-250°C | 8区 | 功率：45kW平面烘箱 |
| 冷却系统 | 水冷系统 | 泵：200W | 水冷系统 | 泵：200W | 强制风冷+水雾配置 |
| 履带牵引速度矩阵 | 0 – 5000 mm/min | 1.5kW x 2电机 | 0 – 4000 mm/min | 1.5kW x 2电机 | 0 – 6000 mm/min | 3.0kW同步 |
| 在线切断机构 | 100x60mm窗口 | 锯片：2.2kW | 400x60mm窗口 | 锯片：3.0kW | 行走式横向精密剪切 |
| 最大线性产出 | 20米/分钟 | 最高50米/分钟（合计） | 180平方米/小时 |
5. 关键工程系统亮点
要在连续复合型材生产的整个过程中保持结构一致性，需要多个集成闭环子系统协同工作。现代生产线依靠若干项专有工程技术：
- 闭环张力纱架框架：结构钢纱架配备局部机械张力调节装置，确保进入对齐机构的每一股玻璃纤维粗纱张力一致——防止纤维偏移，消除固化型材中的结构薄弱点。
- 气动控制浸胶槽：树脂槽配备集成气动压杆，管理纤维浸润效果，确保芯部充分浸润的同时刮除多余树脂，无论线速度如何变化都能保持严格的纤维-树脂质量比。
- 同步螺旋纹理肋条：为生产高粘结力的结构性玻璃钢钢筋，螺旋缠绕装置采用变频驱动，直接锁定主牵引履带的线速度，确保在不同牵引速度下肋条间距完全均匀。
- 先进数字热曲线监控：精密温控模块单独监测每个加热区段，实时电流感应可立即发现加热元件衰减——防止局部固化不足或热降解，热曲线可直接导出至工厂MES系统。
- 实时拉力遥测：安装在模具工位上的在线应变计荷载传感器持续追踪阻力，为操作人员提供数据，以便在不停产的情况下微调模具内部化学配比及润滑剂比例。
全球采购及技术工程支持联系方式
如需定制模具图纸、自动化车间配置或大批量项目报价，请直接联系我们的国际技术销售办公室：
- 企业主体：广东海阔复合材料有限公司
- 全球业务门户：frphk.cn
- 指定销售负责人：Helena Wang（总经理）
- 企业邮箱： helena@frphk.co
- 直接联络/全球WhatsApp热线：+86 189 5198 8522
- 制造总部：中华人民共和国广东省惠州工业区
技术摘要与工程数据
| 设备类型 | 型号标识 | 核心机械及热控参数 | 生产规格及产能 |
|---|---|---|---|
| 双工位拉挤机 | 型号：ZSLY10 | 牵引力：100 kN | 夹持力：250 kN | 功率：26.4 kW | 加热区：8区 x 2工位 | 占地：11000 x 1700 x 2200 mm | 速度：0 – 1.2 m/min | 台面宽度：500 mm | 系统总重：约12.0吨 | 适合同时生产不同独立型材形状。 |
| 液压往复式拉挤机 | 型号：ZSY20 | 牵引力：200 kN | 夹持力：490 kN | 功率：16.5 kW | 加热区：8区（单机座）| 占地：11300 x 1140 x 2200 mm | 速度：0 – 1.2 m/min | 台面宽度：900 mm | 系统总重：约9.5吨 | 针对中等规模厚壁型材优化。 |
| 重型液压拉挤机 | 型号：ZSY30 | 牵引力：300 kN | 夹持力：490 kN | 功率：20.5 kW | 加热区：8区（单机座）| 占地：11300 x 1340 x 2200 mm | 速度：0 – 1.0 m/min | 台面宽度：1200 mm | 系统总重：约10.5吨 | 专为工业结构复合截面设计。 |
| 最大产能重型液压设备 | 型号：ZSY50 | 牵引力：500 kN | 夹持力：640 kN | 功率：27.5 kW | 加热区：8区（重型机座）| 占地：12700 x 1340 x 2200 mm | 速度：0 – 0.8 m/min | 台面宽度：1200 mm | 系统总重：约12.0吨 | 专为高强度重型基础设施构件设计。 |
| 2线玻璃钢钢筋设备 | 型号：ZSXWJ2 | 纱架：300纱锭 | 预热炉：6000mm（6kW）| 树脂槽：30升 | 固化箱体：6区（24kW）| 牵引：1.5kW x 2 | 产出工位：2条并行生产线 | 直径范围：4 – 35 mm | 缠绕速度：0 – 500 r/min | 最大线性产出：20米/分钟 |
| 5线玻璃钢钢筋设备 | 型号：ZSXWJ5 | 纱架：300纱锭 | 预热炉：6000mm（6kW）| 树脂槽：40升 | 固化箱体：5区（9kW x 5）| 牵引：1.5kW x 2 | 产出工位：5条并行生产线 | 直径范围：4 – 32 mm | 缠绕速度：0 – 400 r/min x 5 | 合计最大产出：最高50米/分钟 |
| 自动化复合网格生产线 | 型号：ZSMESH-2000 | 纱架：500纱锭 | 预热炉：8000mm（12kW）| 树脂槽：75升（恒温）| 固化箱体：45kW平面烘箱 | 网格宽度：最大2000mm | 网格孔径间距：50x50mm至300x300mm | 牵引：3.0kW | 生产产出：180平方米/小时 |
工程问答
Q1：哪些工程系统能确保自动化玻璃钢钢筋及网格生产中机械张力及结构一致性的稳定？
答：由三个集成子系统共同实现：闭环张力纱架框架为结构钢纱架配备局部机械张力调节装置，消除纤维偏移；气动控制浸胶槽配备集成压杆，刮除多余树脂以保持恒定的纤维-树脂质量比；以及采用变频驱动、直接锁定履带牵引速度的同步螺旋纹理肋条装置，确保肋条间距均匀一致。
Q2：多区热控如何防止热固性树脂拉挤过程中的内部结构开裂？
答：环氧树脂、乙烯基酯及聚酯等热固性树脂需要非常精确的放热固化路径。现代重型拉挤机将模板分为最多8个独立加热区段，由智能PID控制器监控，将温度精度控制在±1°C以内——防止厚壁型材内部核心热开裂，并确保完全化学交联而不发生材料降解。
Q3：双工位机械液压拉挤机的主要节省空间及生产优势是什么？
答：双工位拉挤架构（例如ZSLY10系列）将两个完全独立的作业工位集成在一个统一机架内，可将车间占地面积减少高达40%，同时使产能翻倍。机械上，它运行独立的伺服电机传动及局部伺服液压夹持，消除了生产线之间的物理干扰，使操作人员能够在相邻工位同时生产完全不同的型材，各自拥有独立的牵引速度、夹持设置及加热模具型材。
Q4：自动化复合网格设备如何调节孔径间距？
答：自动化玻璃钢网格生产线（例如ZSMESH-2000）为定制建筑网格提供计算机化的灵活性。操作人员无需拆卸硬件，只需在主控PLC触摸屏上实时调节网格孔径尺寸（50x50mm、100x100mm，最大300x300mm），生产线会自动将纵向纤维送料与自动化横肋交叉伺服驱动及行走式精密剪切同步。
Q5：履带牵引与液压往复式设备在速度及力度上有何区别？
答：履带式拉挤机构采用高硬度聚氨酯夹持块（巴氏硬度大于85）及变频驱动，实现无复位间隔的无限直线牵引，达到稳定的高速产出（多线钢筋或网格型号最高可达5000-6000mm/min）。相比之下，重型液压往复式设备的设计重点是峰值结构牵引力而非速度，通过复杂的多龙门交替循环（0至0.8-1.2 m/min）为厚壁结构复合型材提供高达500 kN的牵引力。
