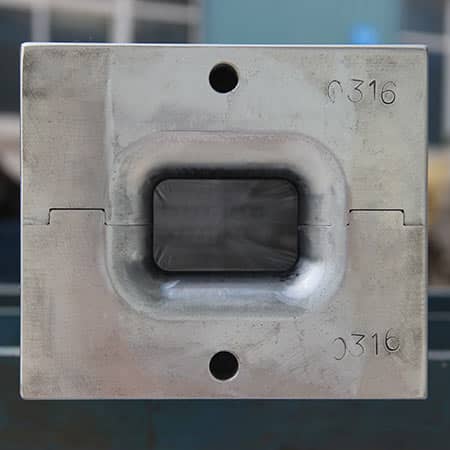

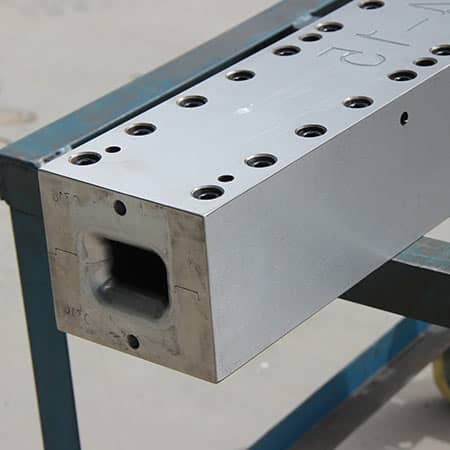

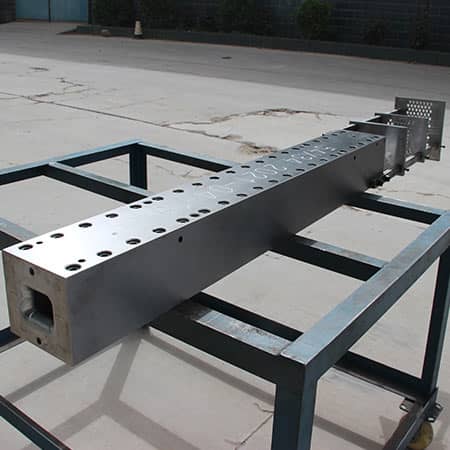

玻璃钢方棒拉挤模具

本模具用于拉挤成型扁平条、方棒、圆管、矩形管、工字梁等玻璃钢型材，可直接安装于玻璃钢拉挤成型机上，在粗纱与树脂被连续牵引通过加热模具的过程中，塑造出各类截面型材。

执行标准

直线度：0.02mm 光洁度：Ra=0.025~0.012 型腔表面硬度：<0.02mm 边界公差：±0.3mm 镀层厚度：0.04-0.05mm 提供定制服务

玻璃钢方棒拉挤模具是用于制造玻璃钢（纤维增强塑料）管材的模具。拉挤成型工艺将树脂浸渍的纤维增强材料牵引通过加热模具，形成截面形状和尺寸固定的连续管材。玻璃钢管材重量轻、强度高、耐腐蚀、电绝缘且阻燃，因此被广泛应用于电力、化工、建筑及交通运输等行业。

玻璃钢方棒拉挤模具的工作原理

1. 连续纤维束（玻璃纤维、碳纤维或类似增强材料）从纱架退绕，经导向系统进入树脂槽中。
2. 浸润后的纤维束随后经过预成型工位，在进入模具前被聚拢成目标截面形状。
3. 在加热模具内部，压力与温度使树脂围绕增强材料由液态转变为凝胶状，最终固化为坚硬的固体。
4. 牵引机构将固化后的复合材料型材从模具中拉出，随后由锯切装置按订单要求的长度进行切割。

决定玻璃钢方棒拉挤模具性能与参数的因素

增强纤维：所用纤维的种类及配比直接影响强度、刚度和重量——纤维含量越高，通常成品越坚固、越轻。玻璃纤维、碳纤维和芳纶纤维是最常用的增强材料。
树脂基体：树脂的化学性质及配比决定了耐热性、耐化学性及长期耐老化性能，树脂体系越稳定，耐久性通常越好。聚酯、乙烯基酯及环氧树脂是最常用的树脂体系。
模具设计：型腔的几何形状及尺寸决定了成品的截面及尺寸，以及产线速度和产品质量——模具制造越精密，成品的一致性和产量通常越高。

拉挤模具技术参数及执行标准

模具名称	玻璃钢方棒拉挤模具
规格	54*34mm（可定制）
材质	40Cr、P20、Cr12、38CrMoAI、H13（可选）
型腔表面处理	调质、淬火、硬铬镀层、渗氮
型腔硬度	HRC55-60
适用树脂	不饱和聚酯树脂、乙烯基树脂、环氧树脂、酚醛树脂、聚氨酯
直线度	0.02mm
光洁度	Ra=0.025~0.012
型腔表面硬度	<0.02mm
边界公差	±0.3mm
镀层厚度	0.04-0.05mm

模具规格与工程解析

模具执行摘要： 玻璃钢方棒拉挤模具是广东海阔研发制造的高精度复合材料方棒成型拉挤模具，采用H13、Cr12MoV、P20等优质模具钢制造。型腔硬度达HRC 55-60，直线度公差0.02mm，镜面抛光表面粗糙度Ra 0.012-0.025 μm，可最大限度降低牵引阻力，实现方棒型材的连续稳定拉挤成型。模具外层镀有0.04-0.05mm硬铬耐磨层，可有效抵御玻璃纤维和碳纤维的磨损，兼容聚酯、乙烯基酯、环氧及聚氨酯等多种树脂体系——并由海阔自有CNC模具加工能力提供支持，可实现快速打样及高性价比定制。

模具钢材等级	H13工具钢（高端）	Cr12MoV模具钢（标准）	P20模具钢（经济型）
核心使用寿命	优异（玻璃纤维工况下可达50,000米以上）	较高（约30,000-40,000米）	一般（更适合小批量打样）
热疲劳抗性	超高（高温下仍能保持HRC硬度）	中等（适用于聚酯基体）	较差（连续聚氨酯工况下易出现尺寸磨损）
内壁镜面抛光上限	极佳（轻松达到Ra 0.012 μm）	优异（可达Ra 0.025 μm）	标准（可达Ra 0.040 μm）
最佳适用型材	对刀具寿命和尺寸稳定性要求最高的方棒生产	标准批量方棒生产	方棒的小批量打样或试产
