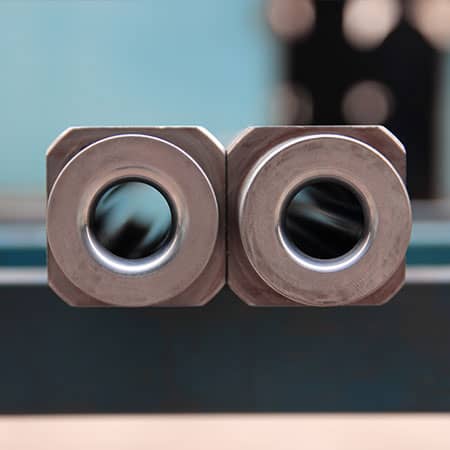

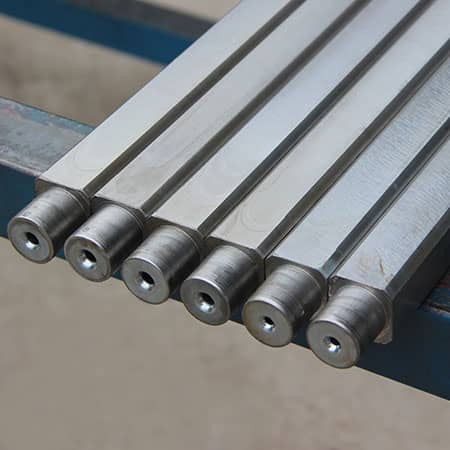

玻璃钢圆棒拉挤模具

本玻璃钢拉挤模具用于生产扁平条、棒材、圆管、矩形管、工字梁及框架等型材。安装于拉挤成型机上，在纤维粗纱与树脂被连续牵引通过模具的过程中成型部件。

执行标准

直线度：0.02mm 光洁度：Ra=0.025~0.012 型腔表面硬度：<0.02mm 边界公差：±0.3mm 镀层厚度：0.04-0.05mm 提供定制服务

玻璃钢圆棒拉挤模具是用于成型玻璃钢（纤维增强塑料）型材的精密工装。拉挤成型工艺通过将树脂浸渍的纤维增强材料连续牵引通过加热模具，形成截面形状和尺寸固定的连续型材。玻璃钢型材具有重量轻、强度高、耐腐蚀、电绝缘及阻燃等优点，因此被广泛应用于电力、化工、建筑及交通运输等行业。

玻璃钢圆棒拉挤模具的工作原理

1. 玻璃纤维、碳纤维或其他增强材料从纱架退绕，引导进入树脂槽中进行浸渍。
2. 浸渍树脂后的纤维随后经过预成型工位，在进入模具前塑造成目标截面形状。
3. 在加热的模具内部，纤维承受热量与压力，使树脂从液态转变为凝胶状，最终固化为坚硬的复合材料。
4. 牵引装置将固化后的玻璃钢型材从模具中拉出，随后切割锯按所需长度进行切割。

决定玻璃钢圆棒拉挤模具性能与参数的因素

增强纤维：所用纤维的种类及含量直接影响成品型材的强度、刚度和重量——通常纤维含量越高，强度越大、重量越轻。玻璃纤维、碳纤维和芳纶纤维是最常用的增强材料。
树脂体系：树脂种类及配比决定了耐热性、耐腐蚀性及耐老化性等化学性能，树脂体系越稳定，通常耐久性越好。聚酯、乙烯基酯及环氧树脂是最常用的树脂体系。
模具设计：模具的形状与尺寸决定了型材的截面及尺寸，以及成型速度与质量——模具制造越精密，成品的一致性和生产效率通常越高。

拉挤模具参数及执行标准

模具名称	玻璃钢圆棒拉挤模具
规格	3~32mm（可定制）
材质	40Cr、P20、Cr12、38CrMoAI、H13（可选）
型腔表面处理	调质、淬火、硬铬镀层、渗氮
型腔硬度	HRC55-60
适用树脂	不饱和聚酯树脂、乙烯基树脂、环氧树脂、酚醛树脂、聚氨酯
直线度	0.02mm
光洁度	Ra=0.025~0.012
型腔表面硬度	<0.02mm
边界公差	±0.3mm
镀层厚度	0.04-0.05mm

模具规格与工程解析

模具执行摘要： 玻璃钢圆棒拉挤模具是广东海阔研发制造的高精度复合材料圆棒成型拉挤模具，采用H13、Cr12MoV、P20等优质模具钢制造。型腔硬度达HRC 55-60，直线度公差0.02mm，镜面抛光表面粗糙度Ra 0.012-0.025 μm，可最大限度降低牵引阻力，实现圆棒型材的连续稳定拉挤成型。模具外层镀有0.04-0.05mm硬铬耐磨层，可有效抵御玻璃纤维和碳纤维的磨损，兼容聚酯、乙烯基酯、环氧及聚氨酯等多种树脂体系——并由海阔自有CNC模具加工能力提供支持，可实现快速打样及高性价比定制。

模具钢材等级	H13工具钢（高端）	Cr12MoV模具钢（标准）	P20模具钢（经济型）
核心使用寿命	优异（玻璃纤维工况下可达50,000米以上）	较高（约30,000-40,000米）	一般（更适合小批量打样）
热疲劳抗性	超高（高温下仍能保持HRC硬度）	中等（适用于聚酯基体）	较差（连续聚氨酯工况下易出现尺寸磨损）
内壁镜面抛光上限	极佳（轻松达到Ra 0.012 μm）	优异（可达Ra 0.025 μm）	标准（可达Ra 0.040 μm）
最佳适用型材	对刀具寿命和尺寸稳定性要求最高的圆棒生产	标准批量圆棒生产	圆棒的小批量打样或试产
